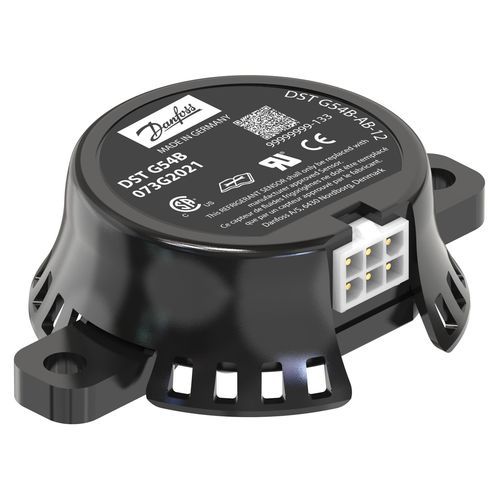

Датчик охлаждающего газа для охлаждающего газа DST G54B

R454Bдля обнаружения утечкиModbus

Наименование продукта
Газовый датчик, DST G54B, R454B

Краткое описание
Газовый датчик для хладагентов A2L (R454B). Двойной выход (Modbus + реле). Электрическое подключение: Mini Mate-N-Lok 6 контактов. Круглый корпус Ø6 чёрного цвета, степень защиты IP54. Предназначен для обнаружения утечек и мониторинга хладогентов в HVACR-приложениях, с широким диапазоном рабочих температур и быстрым временем отклика.

Документы

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

Визуалы

• Фото продукта: несколько фотографий доступны (Gas sensor DST G54B)
• Семейное фото: фото семейства серий DST G и DST GS

Вес / Идентификация
Брутто вес: 58 Gram
Нетто вес: 46 Gram
Международный артикул / EAN: 5715255245988
Номер детали клиента: 8301-119

Технические характеристики

• Тип: DST G54B
• Группа продуктов: Датчики
• Описание продукта: Газовый датчик
• Ключ спецификации: DST G54B-AB-12-3AAB-LC003-I
• Порог срабатывания [LFL %]: 12
• Сброс тревоги [гистерезис LFL %]: 2.5
• Сброс тревоги (Modbus): 5 минут
• Сброс тревоги (реле): 5 минут
• Сигнал выхода: Двойной (Modbus + реле)
• Напряжение питания [V] AC: 24 V
• Напряжение питания [V] DC: 24 V
• Макс. ток питания [mA]: 300 mA
• Рабочая температура [°C] (мин): -40 °C
• Рабочая температура [°C] (макс): 80 °C
• Рабочая температура [°F] (мин): -40 °F
• Рабочая температура [°F] (макс): 175 °F
• Время реакции [s]: <15
• Время восстановления [min]: <5
• Условия относительной влажности: 0 - 100
• Хладагенты: R454B
• Диап. давления [bar]: 0.7 - 1.2 bar
• Диап. давления [psi]: 10.15 - 17.4 psi
• Электрическое подключение: Mini Mate-N-Lok
• Размер электрического соединения: 6 контактов
• Стандарт электрического соединения: EN 60529
• Распиновка: Pin 1 = + питание; Pin 2 = - общий; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = Вход реле; Pin 6 = Реле NO
• Конструкция корпуса: Круглый Ø6 чёрный
• Класс защиты корпуса: IP54
• Материал корпуса: PA66 25% стекловолокно
• Класс горючести: UL 94 V-0
• Интерфейс крепления: 2 кронштейна 180°
• Модbus терминатор: 120 Ohm
• Содержит батареи: Нет
• Количество в упаковке: 80 pc
• Формат упаковки: Промышленная упаковка
• Соответствие EU RoHS: Да
• Соответствие China RoHS: Вне области применения
• Вещества из кандидатов REACH: Нет
• Одобрения: C UL US UL Recognized; CE маркировка: Да; UL маркировка: Да
