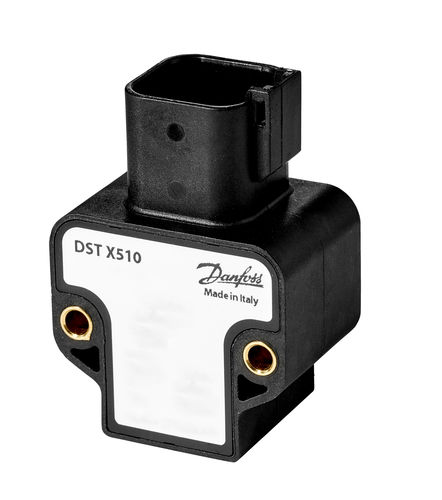

Абсолютный угловой энкодер DST X510

однооборотныйаналоговый5 Vcc

Наименование продукта
Датчик положения вращения, DST X510, 180 °, Резервированный, Ратиометрический выход

Краткое описание
Напряжение питания [V] DC: 5 V; Электрическое подключение: Deutsch (6 контактов), стандарт DT04-6P; Направление вращения: CCW + CW; Ключ спецификации: DR180180LA14A00 0033X00

Основные данные о продукте
Код продукта: 098G1001
Тип: DST X510
Группа продукта: Датчики
Описание наименования продукта: Датчик положения вращения
Брутто вес: 0,082 Килограмма
Нетто вес: 0,07 Килограмма
Объем: 0,253 Литра
EAN: 5702428572989

Технические характеристики
Исполнитель: A
Угол / Канал 1 [°]: 180 °
Угол / Канал 2 [°]: 180 °
Тип схемы: Резервированная
Выходной сигнал: Ратиометрический
Напряжение питания [V] DC: 5 V
Электрическое подключение: Deutsch (6 контактов)
Стандарт электрического подключения: DT04-6P
Содержит батареи: Нет
Сертификация: CE
Маркировка CE: Да
Соответствие EU RoHS: Да с исключениями (пункт исключения: 6(c))
Соответствие China RoHS: Вне области применения
Формат упаковки: Мультипакет
Количество в упаковке: 20 шт
Вещества из кандидат-листа REACH: Свинец (CAS № 7439-92-1)
Направление вращения: CCW + CW
Номер досье SCIP: a707096f-52fa-4871-9e91-55f08f6518d1
Наименование продукта в досье SCIP: GRA
Ключ спецификации: DR180180LA14A00 0033X00
Маркировка UL: Нет

Доступные документы (выборочно)
Технический лист: Rotary position sensor, DST X510 (AI562740196805en-010202)
Руководство по установке: Rotary sensor with shaft DST X510 (AN30144419278701-000201)
Руководство по эксплуатации: DST X510 and DST X520 Rotary position sensors SAE J1939 (AQ304226795410en-000201)
Руководство по эксплуатации: DST X510 and DST X520 Rotary Sensor CANopen (AQ304227809412en-000201)

Технические спецификации

• Модель: DST X510
• Напряжение питания: 5 V DC
• Выходной сигнал: Ратиометрический
• Тип схемы: Резервированная
• Исполнитель: A
• Угол/канал (1 & 2): 180 ° / 180 °
• Электрическое подключение: Deutsch, 6 контактов, стандарт DT04-6P
• Направление вращения: CCW + CW
• Брутто вес: 0,082 kg
• Нетто вес: 0,07 kg
• Объем: 0,253 L
• Упаковка: Мультипакет (20 шт)
• EU RoHS: Да с исключениями (6(c))
• Кандидат REACH: Свинец (CAS 7439-92-1)
• Номер досье SCIP: a707096f-52fa-4871-9e91-55f08f6518d1
• Ключ спецификации: DR180180LA14A00 0033X00
