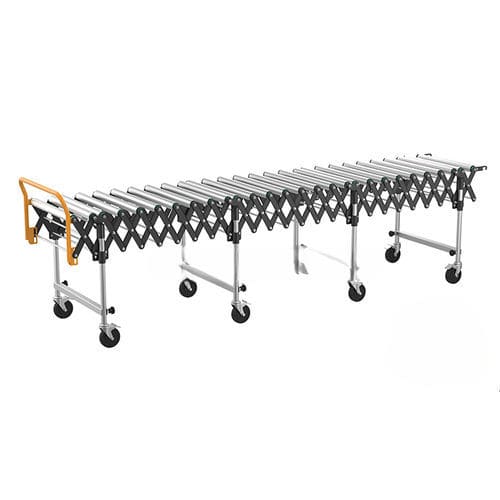

Роликовый конвейер FWA series

для разгрузочно-погрузочных работдля погрузки/разгрузкителескопический

Обзор
Высокая грузоподъёмность на ролико-узел. Плавная и тихая работа. Подходит для обработки средних и крупных грузов в условиях производства и логистики. Выдвижная длина обеспечивает гибкость в обращении и компактное хранение.

Описание продукта

• Неприводной раздвижной роликовый конвейер для обработки средних и крупных грузов.
• Доступен с диаметрами труб Φ38 (FWA-38) и Φ50 (FWAH-50) с 2–6 ролико-узлами.
• Конструкция корпуса подшипника и торцевой заглушки из полимера обеспечивает тихую работу и надёжную опору.

Спецификации
Φ38 одно-роликовый раздвижной конвейер
Model | Unit | Length mm
FWA-38 | 2 | 980-2480
FWA-38 | 3 | 1350-3510
FWA-38 | 4 | 1720-4540
FWA-38 | 5 | 2090-5570
FWA-38 | 6 | 2460-6600
Ширина мм: 500, 600 (опции)
Высота мм: 700~1000, 550~700 (опции)
Нагрузка/единица кг (без ударной нагрузки): 80

Φ50 одно-роликовый раздвижной конвейер
Model | Unit | Length mm
FWAH-50 | 2 | 1120-2700
FWAH-50 | 3 | 1540-3800
FWAH-50 | 4 | 1960-4900
FWAH-50 | 5 | 2380-6000
FWAH-50 | 6 | 2800-7100
Ширина мм: 600, 750, 900 (опции)
Высота мм: 700~1000, 550~700 (опции)
Нагрузка/единица кг (без ударной нагрузки): 100

Данные роликов

• Диаметр трубы (D) | t | Диаметр вала (d) | Варианты материала трубы.
• Φ38: t = 1,2 мм; вал Φ12 мм; оцинкованная сталь стандарт, нержавеющая сталь опция.
• Φ50: t = 1,5 мм; вал Φ12 мм; оцинкованная сталь стандарт, нержавеющая сталь опция.

Особенности

• Конструкция корпусa подшипника из полимера и торцевой заглушки.
• Плавный, тихий ход, подходит для производственных и упаковочных линий.

Технические характеристики

• Тип продукта: Неприводной раздвижной роликовый конвейер.
• Применимые ролики: диаметры труб Φ38 и Φ50.
• Толщина труб: Φ38 t=1,2 мм; Φ50 t=1,5 мм.
• Диаметр вала: Φ12 мм.
• Доступные серии: FWA-38, FWAH-50 (2–6 ролико-узлов).
• Диапазоны длины зависят от количества узлов (см. спецификации выше).
• Варианты ширины: 500 / 600 мм (Φ38); 600 / 750 / 900 мм (Φ50).
• Регулируемые диапазоны высоты: 700–1000 мм и 550–700 мм (опции).
• Нагрузка на единицу (без ударов): Φ38 ≈ 80 кг; Φ50 ≈ 100 кг.
