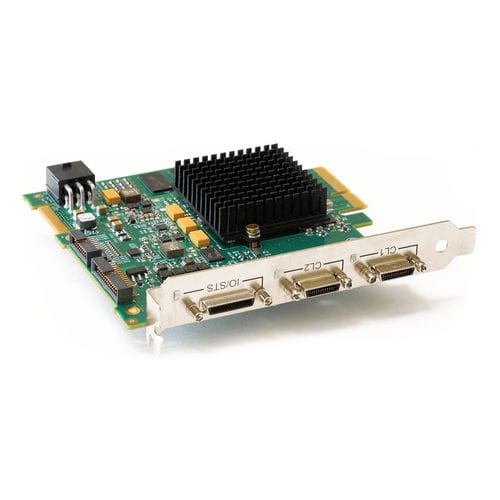

Плата захвата PCI Express Xtium series

CameraLinkконтрольная

платформа PCIe Gen 2 Серия Xtium обеспечивает более высокую пропускную способность для поддержки 80-битных режимов камеры Camera Link на больших расстояниях по кабелю и поддерживает широкий спектр цветных и монохромных камер с функцией сканирования по площади и линии, и все это в компактном однослотовом решении. Основные характеристики - Поддержка PCI Express Rev 2.0 x4 или выше, обратная совместимость со слотами PCIe Rev 1.10 - До 512 МБ высокоскоростной памяти изображений - Однослотовое решение с реконфигурируемым управлением камерой и входами/выходами общего назначения Xtium-CLHS PX8 Получение и обработка данных CLHS с большим количеством функций В основе Xtium™-CLHS PX8, основанной на проверенных в полевых условиях возможностях серии Xcelera frame grabber компании Teledyne DALSA, лежит стандарт AIA CameraLink HS, в котором используется шина расширения PCI Express™ Gen 2.0, обеспечивающая высокую скорость сбора и передачи изображений в память хоста. В Xtium-CLHS используется стандартный в отрасли кабель CX4 для передачи данных со скоростью до 2,1 ГБ/с по одному кабелю, что позволяет выйти за пределы 15 м и обеспечить скорость передачи данных до 3,2 ГБ/с - и все это в компактном однослотовом решении половинной длины. Xtium-CLHS PX4 Расширенное приобретение и обработка CLHS Основываясь на проверенных на практике возможностях серии Xcelera frame grabber компании Teledyne DALSA, Xtium™-CLHS PX4 основан на стандарте AIA CameraLink HS и использует шину расширения PCI Express™ Gen 2.0 для обеспечения высокоскоростного сбора и передачи изображений в память хоста. В Xtium-CLHS используется стандартный в отрасли кабель CX4 для передачи данных со скоростью до 2,1 ГБ/с по одному кабелю, что позволяет выйти за пределы 15 м, а скорость передачи данных в хост-память до 1,7 ГБ/с - и все это в компактном однослотовом решении половинной длины.
