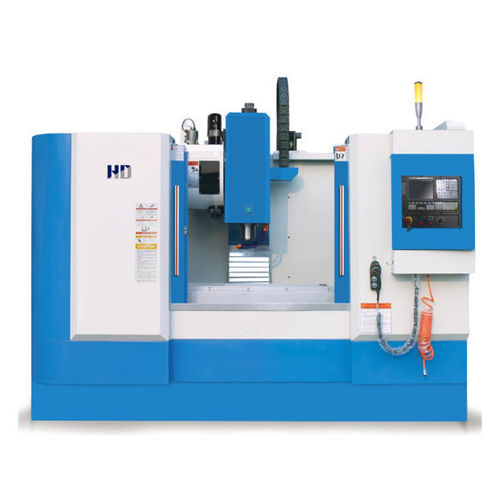

Обрабатывающий центр ЧПУ 3 оси VMC seriesвертикальныйBT 40BT 50
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 40, BT 50
- Количество инструментов
- 24 инструмента, 16 инструментов
- Другие характеристики
- с прямым приводом
- Ход Х
МИН.: 450 mm
(17,72 in)МАКС.: 1 500 mm
(59,06 in)- Ход Y
МИН.: 320 mm
(12,6 in)МАКС.: 800 mm
(31,5 in)- Ход Z
МИН.: 420 mm
(16,54 in)МАКС.: 700 mm
(27,56 in)- Скорость вращения
6 000 rpm, 8 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1)- Мощность
МИН.: 3,7 kW
(5,03 hp)МАКС.: 18,5 kW
(25,15 hp)- Скорость подачи по оси X
15 000 mm/min, 18 000 mm/min, 24 000 mm/min, 32 000 mm/min, 36 000 mm/min
(9,84 in/s, 11,81 in/s, 15,75 in/s, 21 in/s, 23,62 in/s)- Скорость подачи по оси Y
15 000 mm/min, 18 000 mm/min, 24 000 mm/min, 32 000 mm/min, 36 000 mm/min
(9,84 in/s, 11,81 in/s, 15,75 in/s, 21 in/s, 23,62 in/s)- Скорость подачи по оси Z
15 000 mm/min, 18 000 mm/min, 24 000 mm/min
(9,84 in/s, 11,81 in/s, 15,75 in/s)- Грузоподъемность стола
МИН.: 200 kg
(441 lb)МАКС.: 1 500 kg
(3 307 lb)- Точность позиционирования
0,005 mm, 0,006 mm, 0,008 mm
(0,0002 in, 0,00024 in, 0,00031 in)- Повторяемость
0,003 mm, 0,005 mm, 0,006 mm
(0,00012 in, 0,0002 in, 0,00024 in)- Общий вес
МИН.: 530 kg
(1 168,45 lb)МАКС.: 12 000 kg
(26 455,47 lb)- Габаритная длина
МИН.: 2 100 mm
(82,7 in)МАКС.: 4 260 mm
(167,7 in)- Габаритная ширина
1 759 mm, 2 110 mm, 2 300 mm, 2 800 mm
(69,3 in, 83,1 in, 90,6 in, 110,2 in)- Общая высота
1 892 mm, 1 960 mm, 2 300 mm, 2 700 mm, 3 200 mm
(74,5 in, 77,2 in, 90,6 in, 106,3 in, 126 in)
Описание
Двигатель с тремя валами и винт с прямым приводом, ремень или шестерня не вызывают шума, зазора или вибрации, повышают точность и эффективность обработки. X/Y/Z - шариковые линейные направляющие, малое сопротивление трению, сокращение времени быстрой смены, повышение эффективности производства, хорошая повторяемость, высокая точность обработки.
Базовый ползун имеет четырехрельсовую конструкцию, большой пролет опоры, более плавное скольжение. Станок Ca позволяет выполнять зажим, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и другие виды обработки различных дисков, пластин, пресс-форм и других сложных деталей, может быть оснащен четвертой поворотной осью, что позволяет удовлетворить требования к обработке различных деталей.
---
