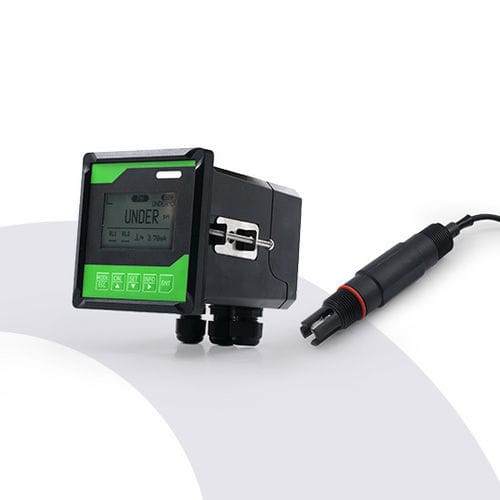

Настенный измеритель pH DAW3001-pH

для процессадля водыцифровой

Обзор продукта

• DAW3001-pH — это высокопроизводительный онлайн-анализатор pH с ЖК-дисплеем и защитой IP65 для стабильной работы 24/7.
• Удобная эксплуатация через лаконичное меню, регулируемая программная фильтрация и сильные антиинтерференционные возможности, хорошо адаптируется к сложным промышленным условиям.
• Поддерживает измерение pH/ORP и опциональные металлические антимоновые электроды для сред, содержащих плавиковую кислоту.
• Универсальное питание или опциональная версия DC, с изолированным интерфейсом RS485 (MODBUS-RTU) для передачи данных.
• Настенное исполнение, работает при 0～60℃ и влажности менее 90%.
• В паре с защищенным IP68 pH-датчиком достигает измерения 0-14 pH/0~50℃ с точностью датчика ±0.1 pH, временем отклика менее 30 секунд и гибкой установкой, подходит для различных промышленных нужд мониторинга.

Особенности

• ЖК-дисплей с матрицей 128*64, переключаемый между китайским и английским языками, уровень защиты IP65, стабильная работа круглосуточно
• Лаконичный дизайн меню, простая и удобная эксплуатация, графические подсказки, красивый и четкий интерфейс
• Регулируемая программная цифровая фильтрация, улучшенная аппаратная антиинтерференционная способность, обеспечивающая более стабильное измерение и адаптацию к сложным промышленным условиям
• Универсальное питание (85～260VAC) по всему миру, с опциональной настраиваемой версией DC (18～36VDC)
• Цифровой интерфейс RS485, протокол связи MODBUS-RTU
• Две функции измерения: измерение pH (кислотность и щелочность) или измерение ORP (окислительно-восстановительный потенциал)
• Оснащен функцией металлического антимонового электрода, пригоден для использования в средах, содержащих плавиковую кислоту

Технические параметры (Анализатор)
Категория параметра | Спецификации | Детали
pH | Диапазон измерения | -2.00～16.00 pH
pH | Разрешение | 0.01 pH
pH | Точность измерения | ±0.02 pH
ORP | Диапазон измерения | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | Разрешение | 1 mV
ORP | Точность измерения | ±1 mV
Температура | Диапазон измерения | -5.0～105.0℃
Температура | Разрешение | 0.1℃
Температура | Точность измерения | ±0.2℃ (-5.0～80.0℃) для PH3001; ±0.5℃ (80.0～105.0℃) для PH3002
Температура | Вход температуры | NTC10KΩ
Температура | Компенсация температуры | Автоматическая/Ручная
Передаваемый ток | Тип выхода | 4～20 mA (соответствующий диапазон настраиваемый)
Передаваемый ток | Точность тока | ±1% F.S
Передаваемый ток | Нагрузка на выход | Менее 600 Ω
Управление переключением | Реле | 2 SPST реле
Управление переключением | Грузоподъемность | 2.5A 230VAC
Передача данных | Интерфейс передачи | RS485 с изоляционным напряжением 2500Vrms
Передача данных | Протокол связи | MODBUS-RTU (для чтения данных)
Другие параметры | Рабочее питание | 85～260VAC или 18～36VDC (выбирается перед заказом)
Другие параметры | Рабочая температура | 0～60℃
Другие параметры | Рабочая влажность | Относительная влажность < 90%
Другие параметры | Уровень защиты | IP65
Другие параметры | Метод установки | Настенное крепление
Другие параметры | Общие размеры (ВхШхГ) | 108x108x132 mm
Другие параметры | Размеры выреза | 92.5x92.5 mm (положительная толерантность)

Технические параметры (pH-датчик)
Технические параметры | Спецификации
Диапазон измерения | 0-14 pH, Температура 0~50℃
Принцип обнаружения | Метод стеклянного электрода
Точность | ±0.1 pH; Температура: ±0.5℃
Повторяемость | ±0.1 pH
Время отклика | ＜30S
Разрешение | 0.01 pH
Автоматическая компенсация температуры | NTC10K
Устойчивость к давлению | ≤2Bar
Материал датчика | Корпус PPS + Стеклянный электрод
Материал контроллера | ABS
Класс защиты | Датчик IP68; Контроллер IP65
Выходной сигнал | 1 Канал 4-20mA/Modbus RS485
Управление переключением | 2 SPST реле
Нагрузка реле | 2.5A 230 VAC
Резьба для монтажа | Верхняя и нижняя резьба трубы 3/4NPT
Рабочее напряжение | 85~260VAC или 24VDC
Размеры прибора | 108×108×132mm
Размеры выреза | 92.5×92.5 mm
Установка датчика | Погружной/Обходной/Трубопроводный
Установка прибора | Панельное крепление

Ключевые спецификации / Технические характеристики

• Модель: DAW3001-pH
• Диапазон измерения: -2.00～16.00 pH (Анализатор), 0-14 pH (Датчик)
• Разрешение: 0.01 pH
• Точность: ±0.02 pH (Анализатор), ±0.1 pH (Датчик)
• Диапазон температуры: -5.0～105.0℃ (Анализатор), 0~50℃ (Датчик)
• Защита: Контроллер IP65, Датчик IP68
• Выход: 4-20mA, RS485 MODBUS-RTU
• Питание: 85～260VAC или 18～36VDC
• Установка: Настенное крепление (контроллер), Погружной/Обходной/Трубопроводный (датчик)
• Размеры: 108x108x132 mm
