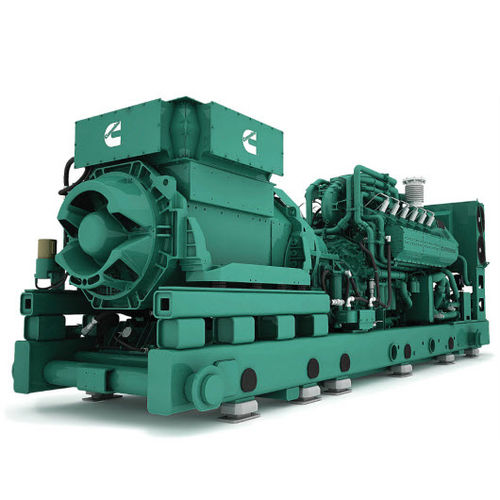

Газовая генераторная установка HSK78G

с природным газоммонофазоваятрехфазовая

Обзор
Серия HSK78G от Cummins представляет собой комплексное решение газового генератора, разработанное для базовой и пиковой выработки электроэнергии. Разработанная с нуля на шасси, HSK78G обеспечивает надёжную электрическую мощность при широком диапазоне качества топлива и условий эксплуатации.

Ключевые моменты

• Частота: 50 Гц и 60 Гц
• Номинальная непрерывная мощность: 1600–2000 кВт (до 2500 кВА)
• Глобальная соответствие и сертификация
• Доступность продукта: Африка и Ближний Восток, Азиатско-Тихоокеанский регион, Европа, Индия, Латинская Америка, Северная Америка

Применения

• Базовая мощность (Prime Power)
• Когенерация / комбинированное производство тепла и электроэнергии (CHP)

Целевые отрасли

• Коммерческий и институциональный сектор
• Энергетические компании (utility)
• Промышленность
• Аэропорты
• Полигонные свалки
• Горная добыча
• Университеты
• Очистные сооружения сточных вод
• Производственные предприятия
• Тюремные базы
• Стабилизация сети (grid firming)
• Нефть и газ
• Торговые центры
• Анаэробные дигестеры
• Теплицы
• Независимые производители электроэнергии
• Сельское хозяйство

Особенности и преимущества
Максимальная электрическая эффективность

• До 44,2% (50 Гц) и 43,5% (60 Гц) электрическая эффективность по ISO*
• Работает на трубопроводном природном газе с показателем до 70 MN без потери мощности
• Автоматическая подстройка двигателя при изменении качества топлива и быстрых переходах нагрузки без остановки двигателя
• Более высокая стабильность, увеличенное время безотказной работы и снижение расходов на топливо уменьшают общую стоимость владения

Революционная топливная гибкость

• Высокая плотность мощности на топливах до 40 MN
• Поддержка широкого спектра недорогих и побочных топлив
• Новые модели эффективнее работают с low‑BTU и загрязнёнными топливами, уменьшая дерейтинг
• Не требует отдельного места для систем очистки газа
• Снижение капитальных и эксплуатационных затрат

Экстремальная надёжность
Полная мощность до 40 °C с стандартным турбонагнетателем; до 55 °C с турбонагнетателем для высоких температур, что учитывает условия площадки.

Лидирующие функции когенерации
Тепловая эффективность до 47,1% и до 2110 кВт полезной тепловой мощности для отопления, охлаждения и производства пара, обеспечивая преимущества по занимаемой площади и выбросам.

Лидирующие в отрасли циклы обслуживания

• Цикл капитального ремонта: примерно 80 000 часов
• Прогнозная диагностика на борту с датчиками свечей зажигания и NOx и сбором трендовых данных в реальном времени для минимизации простоя

Глобальная сертификация

• NOx до 250 mg/Nm³ (0,5 g/hp‑hr) без постобработки (50 Гц)
• Возможность ступени нагрузки 30% с четырёхступенчатыми переходами нагрузки для превосходной переходной способности

Соответствие 60 Гц (США / Канада)

• США: способен соответствовать NSPS; сертифицирован и маркирован UL (UL2200); соответствует NFPA 70, NFPA 37, NFPA 110 (уровень/тип TBD)
• Канада: сертифицирован и маркирован CSA (CSA C22.2 №14 и №100); соответствует CSA C22.1, CSA B149, CSA C282 и CSA Z32

Соответствие 50 Гц

• Австралия: соответствует AS/NZS 3000, AS/NZS 3814, AS/NZS 3009
• Европа и Азия: маркировка CE; соответствие сетевым кодам ЕС и сертификация
• Россия: маркировка EAC
• Нигерия: SONCAP

Примечания
*GCC доступен только на 50 Гц

Технические характеристики

• Серия / двигатель: HSK78G Gas Generator Series
• Варианты частоты: 50 Гц и 60 Гц
• Диапазоны номинальной непрерывной мощности: 1600–2000 кВт (непрерывно) и до 2500 кВА
• Электрическая эффективность при трубопроводном природном газе (ISO) по моделям: C1600N5CD 43.8%; C1800N5CD 44.3%; C2000N5CD 44.2%; C1600N6CD 43.2%; C1800N6CD 43.6%; C2000N6CD 43.5%
• ISO термическая эффективность по моделям: C1600N5CD 47.7%; C1800N5CD 46.8%; C2000N5CD 45.9%; C1600N6CD 47.3%; C1800N6CD 46.3%; C2000N6CD 45.4%
• ISO расход топлива (kW) по моделям: C1600N5CD 3652; C1800N5CD 4066; C2000N5CD 4530; C1600N6CD 3707; C1800N6CD 4128; C2000N6CD 4599
• Используемое тепло (kW) по моделям: C1600N5CD 1740; C1800N5CD 1901; C2000N5CD 2077; C1600N6CD 1752; C1800N6CD 1912; C2000N6CD 2088
• Минимальное значение метанового числа по моделям: C1600N5CD 55; C1800N5CD 60; C2000N5CD 70; C1600N6CD 55; C1800N6CD 60; C2000N6CD 70
• Электрическая эффективность на low‑BTU (550 BTU/scf) по моделям: C1600N5CD 42.7%; C1800N5CD 43.2%; C2000N5CD 43.2%; C1600N6CD 42.1%; C1800N6CD 42.5%; C2000N6CD 42.6%
• Энергетическое содержание Low BTU: 550 BTU/scf
• Габариты (Д×Ш×В, м): 50 Гц модели (C1600N5CD/C1800N5CD/C2000N5CD) 6,9×2,2×2,8 м; 60 Гц модели (C1600N6CD/C1800N6CD/C2000N6CD) 7,6×2,1×2,8 м
• Типичное повышение температуры: 80–105 °C
• Заявленные выбросы NOx: 50 Гц модели 250–500 mg/Nm³; 60 Гц модели 0.5–1.0 g/hp‑hr (как представлено)
• Идентификаторы технических листов: D-6405, D-6401, D-6399, D-6417, D-6413, D-6409, D-6429, D-6425, D-6421
• Тип топлива: lean‑burn газ, оптимизирован для широких вариаций газа, включая low‑BTU и загрязнённые топлива
• Сервис / обслуживание: капитальный ремонт ~80 000 часов; бортовая диагностика с датчиками свечей и NOx для предиктивного обслуживания
