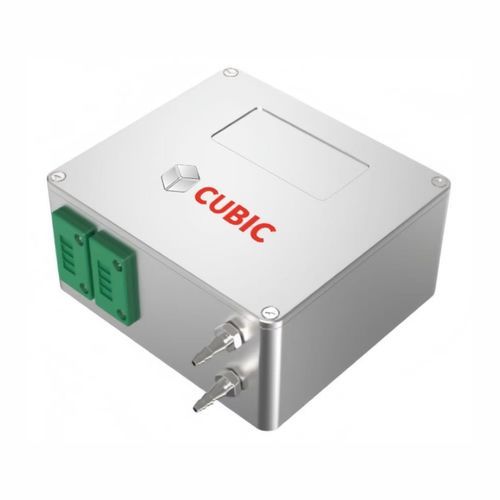

Датчик газа O2 Gasboard-2513

CO2недиспергирующий инфракрасныйTDLAS

Обзор продукта
Gasboard-2513 — интегрированный модуль двойного газового датчика O2/CO2, разработанный для медицинского респираторного мониторинга. Он сочетает технологию TDLAS для измерения кислорода и NDIR для измерения углекислого газа в компактном модульном корпусе. Датчик обеспечивает высокую селективность, стойкость к помехам от смешанных газов и влажности, быстрое время отклика и долгосрочную стабильность, что обеспечивает надежный мониторинг в реальном времени в аппаратах ИВЛ, наркозных системах, метаболических анализаторах и CPET-системах.

Ключевые особенности

• Комбинированная детекция TDLAS (O2) и NDIR (CO2) в одном модуле
• Высокая точность и ультра-высокая селективность, оптимизированная для респираторных газов
• Быстрый отклик: O2 ~200 ms (T10–T90) / CO2 ~300 ms (T10–T90)
• Работа без калибровки и обслуживания, пригодна для клинического применения
• Компактная модульная конструкция, низкое энергопотребление и цифровые интерфейсы TTL 3.3 V для простой интеграции
• Высокая устойчивость к вибрациям и электромагнитным помехам; длительный срок службы (≥10 лет)

Применение и интеграция

• Предназначен для аппаратов ИВЛ, наркозных аппаратов, метаболических анализаторов, CPET и клинического респираторного мониторинга
• Готов к интеграции: стандартные цифровые выходы (TTL 3.3 V), питание 5 V ±5 %
• Диапазоны расхода и крепления совместимы с типичными системами отбора проб дыхания
• Короткое время прогрева и стабильная работа при 0–98 %RH (без конденсации)

Технические характеристики (кратко)

• Модель: Gasboard-2513
• Принцип детекции: O2 через TDLAS; CO2 через NDIR
• Диапазоны: O2 0–100 %VOL; CO2 0–10 %VOL
• Точность: O2 ±1 %FS + 2 % показания; CO2 ±0.1 %Vol (0–5 %Vol) / ±3 % показания (5–10 %Vol)
• Разрешающая способность: O2 0.01 %Vol; CO2 0.0001
• Время прогрева: O2 ≤5 мин @25 °C; CO2 ≤2 мин @25 °C
• Температура эксплуатации: 0–50 °C; Влажность: 0–98 %RH (без конденсации)
• Время отклика: O2 200 ms @250 mL/min (T10–T90); CO2 300 ms @300 mL/min (T10–T90)
• Питание: 5 V ±5 %; Рабочий ток: O2 ≤150 mA (typ. 100 mA); CO2 импульс <200 mA; средний <100 mA
• Интерфейс выхода: TTL 3.3 V
• Диапазон потока: O2 <500 mL/min; CO2 100–400 mL/min
• Хранение: −40–85 °C; 0–98 %RH (без конденсации)
• Срок службы: ≥10 лет
