Лабораторная измерительная система Gasboard-9806

для автомобилестроенияне определеновысокая чувствительность

Обзор продукта

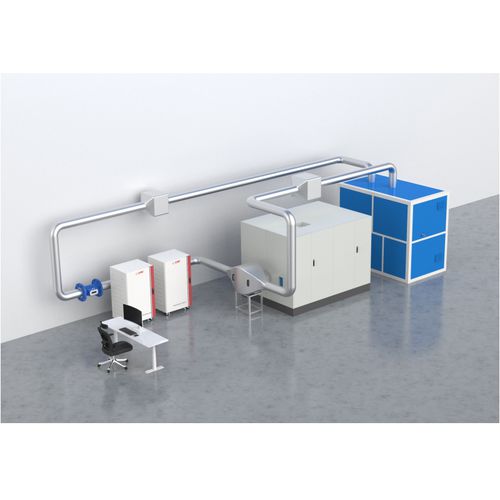

Gasboard-9806 — комплексная система для стандартизированных измерений эмиссии частиц, образующихся при износе тормозов в контролируемых условиях. На основе технологии Condensation Particle Counting (CPC) Gasboard-9806 обеспечивает точную и повторяемую количественную оценку числа частиц и массы PM (PM10, PM2.5) в соответствии с требованиями UN GTR No.24 и Euro 7. Система объединяет инерционный тормозной динамометр для воспроизводимых тормозных циклов, систему управления воздуховодом и отбора проб для регулирования расхода и условий отбора, блок анализа на основе CPC для измерения SPN и TPN до 10 нм, а также основную систему управления для координации и сбора данных. Gasboard-9806 позволяет проводить стабильное динамическое бенчмаркинговое тестирование эмиссии частиц от износа тормозов, оценивая влияние состава материалов, размера тормозов, режима нагрузки и применения на транспортном средстве на уровни эмиссии.

Целевые пользователи и стандарты
Предназначен для испытательных центров, производителей автомобилей и поставщиков тормозных компонентов, выполняющих типовую сертификацию, проверку соответствия производства и НИОКР. Стандарты: UN GTR No.24 | Euro 7.

Контекст применения
Износ тормозов является значительным источником малых частиц, не связанных с выхлопом. Внимание регуляторов к источникам non-exhaust растет, а требования ужесточаются. Gasboard-9806 обеспечивает стандартизированные, соответствующие нормативам измерения массы частиц (PM10, PM2.5) и числа частиц (SPN10, TPN10) для сертификации, контроля соответствия производства и исследований.

Особенности

• Использует CPC для измерения числа частиц, обеспечивая высокую чувствительность, точность и воспроизводимость.
• Оптимизация конструкции с помощью моделирования гидродинамики для снижения потерь частиц и улучшения однородности смешивания аэрозоля в точках отбора проб.
• Поддерживает протоколы UN GTR No.24 и Euro 7, предоставляя стандартизированные измерительные возможности для сертификации и проверки соответствия производства.
• Выполняет автоматический WLTP тормозной цикл с использованием специального программного обеспечения Cubic Instruments, формируя отчеты, соответствующие UN GTR No.24.
• Доказанная надежность на базе обширной лабораторной валидации, обеспечивающая стабильную работу и согласованность измерений в длительной перспективе.

Технические характеристики
Система управления воздуховодом
Диапазон управления расходом: 100–2000 m3/h
Стабильность управления расходом: ≤±5% от установленного значения
Погрешность измерения расхода: ≤±1,5% от показания
Температура охлаждающего воздуха: 23℃ ±2℃
Влажность охлаждающего воздуха: 50% ±5% RH
Фильтрация охлаждающего воздуха: фильтр активированного угля и H13-частичный фильтр

Система отбора проб частиц
Максимальный размер отсечки частиц: 2,5 µm и 10 µm
Температура отбора на фильтровальной бумаге: ≥15℃; без конденсации
Диаметр фильтровальной бумаги: 47 mm
Расход отбора проб: 16,7 L/min
Точность управления расходом отбора: ≤±2% от установленного значения

Система анализа числа частиц
Принцип измерения: Condensation Particle Counting (CPC)
Измеряемые параметры: TPN10; SPN10
Максимальный размер отсечки: 2,5 µm
Минимальный размер частиц: 10 nm; эффективность счёта: 10 nm: 65% ±15%; 15 nm: >90%
Диапазон CPC: 0–100 000 #/cm3
Погрешность CPC: ≤±10%
Первичный фактор разведения: 10
Вторичный фактор разведения: 10–30
Эффективность удаления VPR: >99,9%
Время отклика: T90 < 5 s

Характеристики / Технические спецификации

• Модель: Gasboard-9806
• Технологии измерения: CPC для числа частиц; гравиметрическая/фильтровая проба для массы PM (PM10/PM2.5)
• Диапазон размеров частиц: до 10 nm (эффективность при 10 nm 65% ±15%; при 15 nm >90%)
• Диапазон концентрации CPC: 0–100 000 #/cm3; точность CPC ≤±10%
• Управление расходом воздуховода: 100–2000 m3/h; стабильность ≤±5% от установленного значения; точность измерения ≤±1,5% от показания
• Отбор проб: фильтровальная бумага Ø 47 mm; расход отбора 16,7 L/min; точность управления отбора ≤±2%
• Условия охлаждающего воздуха: 23℃ ±2℃; 50% ±5% RH; фильтрация: активированный уголь + H13 частичный фильтр
• Первичное/вторичное разведение: первичное ×10; вторичное ×10–30
• Эффективность удаления VPR >99,9%; время отклика системы T90 < 5 s
