Светодиодный датчик пыли PM1009 использует принцип инфракрасной корреляции, может точно измерять 4-канальное количество частиц для различных размеров частиц 10μm-60μm, 60μm-180μm, 180μm-500μm и >500μm, которые проходят через вакуумную трубу пылесоса или вакуумную удлинительную трубу и т.д. (Примечание1)
Особенности
- Простая интеграция в устройство заказчика;
- 4-канальный выход подсчета частиц для различных диапазонов размера частиц: 10μm-60μm, 60μm-180μm, 180μm-500μm и 500μm;
- Быстрый отклик;
Технические характеристики
- Принцип работы: светодиодный инфракрасный
- Диапазон измерения: 0-10000pcs
- Канал измерения: 10μm-60μm, 60μm-180μm, 180μm-500μm, 500μm
- Время отклика: 0.5s
- Рабочая температура: -10~60℃; 0~95%RH (без конденсации)
- Температура хранения: -20~80℃; 0~95%RH (без конденсации)
- Источник питания: DC 3.3V±5%, пульсации <50mV
- Рабочий ток средний :<60mA
- Сигнальный выход UART: уровень 3,3 В
- Размеры: Главное управление PCBA (L26.5 * W16.0 * H1.0 мм)
Примечание 1:
- Во избежание вибрации при установке передающей и приемной частей следует принять меры по снижению вибрации, например, использовать резиновые прокладки;

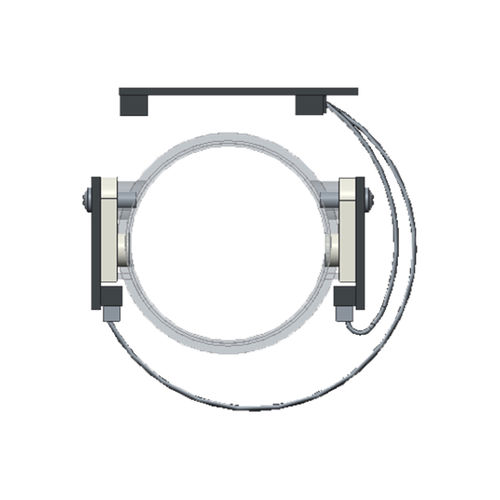

- Фиксированная установка должна быть 180° между передающей и приемной частями;
- Расстояние между передающей и приемной частями должно быть меньше или равно 60 мм;
- Если пыль загрязняет линзу приемной части, ее можно протереть медицинским ватным тампоном, смоченным в воде, а затем сухим тампоном протереть ее снова. Не используйте спирт.
---
