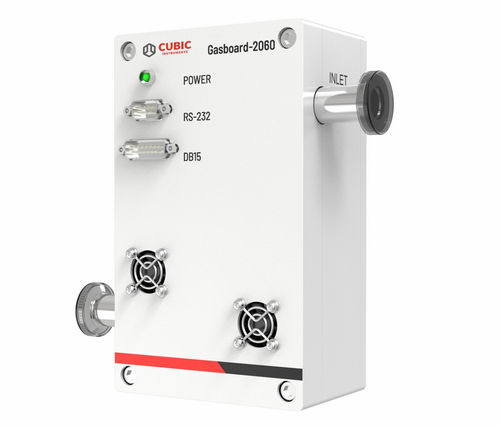

Недиспергирующий инфракрасный датчик газа Gasboard-2060

для полупроводникового монитора очистки газованалоговыйвыход по напряжению

Обзор
Gasboard-2060 — высокопроизводительный датчик газа SiF4, разработанный для обнаружения конечной точки очистки камеры (EPD) в реальном времени в кремний-основных CVD осадочных камерах. Основан на технологии недисперсионного инфракрасного анализа (NDIR) с специально разработанной газовой камерой, обеспечивает высоко селективное и точное измерение концентрации SiF4 в процессах очистки камер полупроводников. Gasboard-2060 контролирует концентрацию SiF4 в реальном времени, обеспечивая быструю и точную индикацию конечной точки очистки, что снижает время очистки и расход газа, минимизирует износ камеры и продлевает срок службы компонентов. Модульная конструкция облегчает установку и поддерживает функции калибровки и настройки для удобной интеграции и обслуживания.

Особенности

• Технология NDIR для чувствительного и точного измерения SiF4.
• Быстрый отклик для точного определения конечной точки очистки камеры осаждения.
• Низкий нулевой дрейф и высокая повторяемость для стабильной работы измерений.
• Модульная конструкция для простой интеграции и установки в систему.
• Аналоговые и цифровые выходы связи для гибкого сопряжения.

Технические характеристики
Измерение: SiF4
Принцип обнаружения: NDIR
Диапазон: (0.0-0.2) Absorbance
Время отклика: T90＜2s
Частота передачи данных: 0.5s
Аналоговый выход: 1-10VDC
Питание: 15VDC (≤300mA), 24VDC
Цифровая связь: RS232
Порт отбора пробы: KF16
Габариты: 200×120×75.5mm
Утечка: ＜1×10-8 Pa·m3/s (He)
Температура эксплуатации: (5～65) ℃

Технические параметры

• Измерение: SiF4
• Принцип обнаружения: NDIR
• Диапазон: (0.0-0.2) Absorbance
• Время отклика: T90＜2s
• Частота передачи данных: 0.5s
• Аналоговый выход: 1-10VDC
• Питание: 15VDC (≤300mA), 24VDC
• Цифровая связь: RS232
• Порт отбора пробы: KF16
• Габариты: 200×120×75.5mm
• Утечка: ＜1×10-8 Pa·m3/s (He)
• Температура эксплуатации: (5～65) ℃
