Лабораторная измерительная система Gasboard-9806

для автомобилестроенияне определеновысокая чувствительность

Обзор продукта

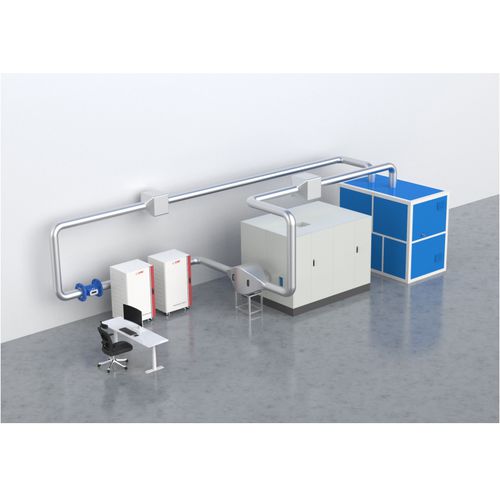

Gasboard-9806 — лабораторная система измерения выбросов частиц, образующихся при износе тормозов, предназначенная для стандартизированных испытаний. На базе технологии конденсационного счётчика частиц (CPC) Gasboard-9806 количественно определяет число частиц (TPN/SPN) до 10 нм и массу PM (PM10/PM2.5) с повторяемой точностью, соответствующей требованиям UN GTR No. 24 и Euro 7. Система объединяет инерционный тормозной динамометр, систему управления воздуховодом и отбора проб, CPC-анализаторы и центральную систему управления и сбора данных для стабильных и трассируемых результатов.

Применение и целевые пользователи
Предназначена для автопроизводителей, испытательных лабораторий, органов сертификации и поставщиков тормозных компонентов, выполняющих процедуры типового одобрения, проверки соответствия производства и R&D. Поддерживаемые стандарты: UN GTR No. 24 | Euro 7.

Контекст применения
Износ тормозов всё больше влияет на долю негазовых дорожных частиц. Регуляторные требования (Euro 7, UN GTR-24 и региональные нормы) требуют стандартизированных измерений числа и массы частиц. Gasboard-9806 предоставляет готовую к будущим требованиям платформу для оценки влияния материалов, конструкции и режимов работы на выбросы от тормозов.

Особенности

• CPC-технология для высокочувствительного измерения числа частиц до 10 нм (SPN10, TPN10).
• Оптимизированная конструкция воздуховода и отбора проб с использованием CFD-моделирования для снижения потерь частиц и улучшения однородности аэрозоля.
• Полностью автоматическое выполнение WLTP тормозного цикла через специализированное ПО с отчётами, соответствующими UN GTR No. 24.
• Встроенные ступени первичного и вторичного разведения и VPR для надёжной подготовки образцов и эффективности удаления >99,9% при необходимости.
• Лабораторно верифицирована на стабильность и воспроизводимость в долгосрочном использовании.

Технические характеристики
Система управления воздуховодом: диапазон расхода 100–2000 м3/ч; стабильность ≤±5% от заданного значения; точность измерения расхода ≤±1,5% от показания; охлаждающий воздух 23°C±2°C; влажность 50%±5% RH; фильтрация активированным углём + H13 фильтр для частиц.

Система отбора проб: сечение отсечки 10 µm / 2,5 µm; диаметр фильтр-бумаги 47 mm; расход отбора 16,7 L/min; точность управления потоком ≤±2%; отсутствие конденсации при ≥15°C.

Система анализа числа частиц: принцип CPC; измеряемые параметры TPN10, SPN10; диапазон CPC 0–100000 #/cm3; точность ≤±10%; минимальная детекция 10 нм (эффективность 65%±15%), 15 нм >90% эффективности; первичное разведение 10×; вторичное 10–30×; эффективность VPR >99,9%; время отклика T90 <5 s.
