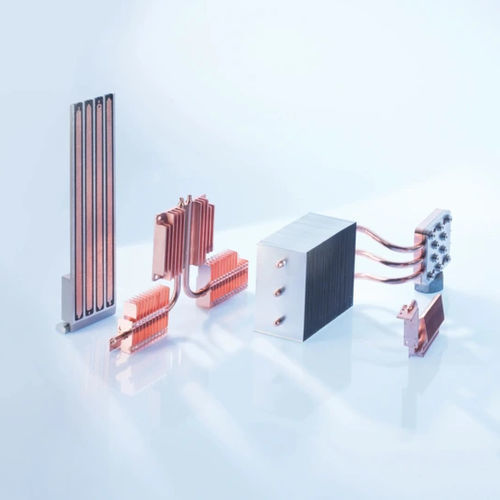

Системы охлаждения, состоящие из радиатора и тепловых трубок, отличаются превосходной теплоотдачей даже на больших расстояниях. Медные тепловые трубки передают тепло от электронного компонента к радиатору, который затем рассеивает тепло в окружающий воздух. В случае очень высокого тепловыделения система тепловых трубок может также сочетаться с вентилятором для принудительного охлаждения.
Тепловая труба - обычно медная труба с внутренней капиллярной структурой из спеченной медной проволочной сетки - представляет собой замкнутую систему с охлаждающей жидкостью в вакууме, которая использует фазовый переход между испарением и конденсацией жидкости для передачи тепла. Теплоноситель (метанол или вода) испаряется в горячей зоне тепловой трубы, выделяя теплоту испарения и понижая давление в трубе. В результате разности давлений пар перетекает в холодную зону тепловой трубы на переходе к радиатору и конденсируется там, выделяя тепло конденсации. Вследствие капиллярного эффекта, создаваемого капиллярной структурой тепловой трубы или силой тяжести, жидкость течет обратно в горячую зону. Контур начинается заново. Таким образом, тепловые трубы рассеивают большое количество тепла, несмотря на минимальную разницу температур. Это делает их самыми эффективными теплообменниками.
Преимущества систем тепловых труб
Тепловые трубы можно комбинировать с различными типами радиаторов в соответствии с индивидуальными требованиями. Охлаждающая способность систем может быть многократно увеличена за счет увеличения количества тепловых труб и/или объединения системы с вентилятором
---
