Токоприемник с эффектом Холла CO series

с зажимомDCAC

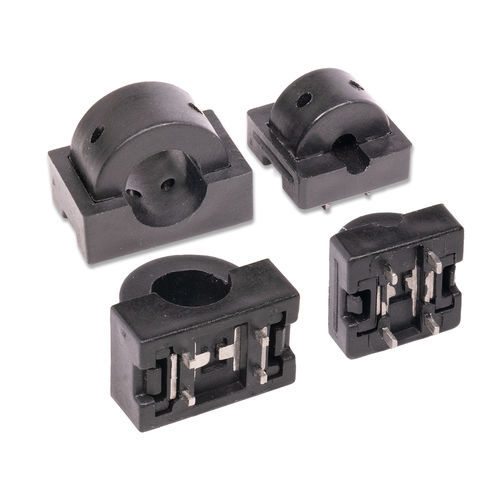

Концентраторы магнитного поля CO-04-SF и CO-10-SF предназначены для неинтрузивных и изолированных измерений электрических токов. Благодаря конструкции Clamp-On бесконтактный датчик тока может быть безопасно установлен без необходимости прерывания или разрезания кабеля. Концентраторы магнитного поля CO-04-SF и CO-10-SF предназначены для неинтрузивного и изолированного измерения электрических токов. Благодаря конструкции Clamp-On бесконтактный датчик тока может быть безопасно установлен без необходимости прерывать или разрезать кабель. Состоят из мягкого ферромагнитного экрана с превосходными характеристиками материала, такими как высокая линейность и очень низкий гистерезис. Области применения включают измерение постоянного и переменного тока с частотой до 30 кГц, управление двигателями, контроль состояния батарей, контроль заряда, бытовую технику и многое другое. Эти концентраторы были разработаны для совместной работы с планарным датчиком магнитного поля Melexis IMC-Hall®, чтобы создать систему измерения тока в разомкнутом контуре, способную измерять токи до ±200 A. Благодаря своей конструкции с полым дном концентратор позволяет непосредственно размещать под ним планарный датчик тока и его конденсаторы, что обеспечивает компактность и экономию места. Концентратор может быть напрямую припаян к печатной плате благодаря 4 сквозным отверстиям, обеспечивающим прочную и надежную фиксацию. Характеристики и преимущества - Соответствие RoHS - Низкий гистерезис - Высокая проницаемость - Измерение с помощью датчика Холла - Высокая линейность до 200 А - Диапазон температур: 10 - 120 °C - Совместимость с постоянным и переменным током - Установка на защелках - Неинтрузивное зондирование - Малый размер, легкий вес - Отличная линейность выходного сигнала - Установка на плоскую печатную плату
