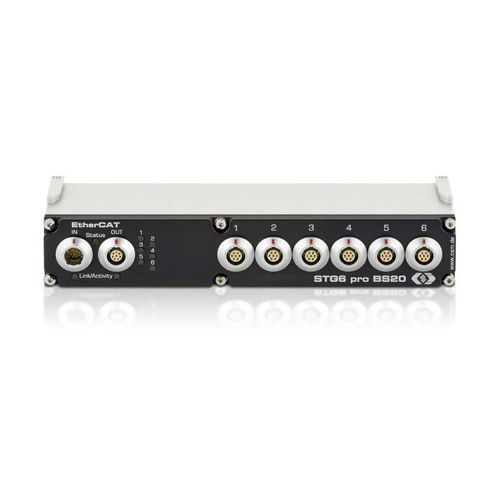

Измерительные модули на базе EtherCAT® для децентрализованного использования в сложных условиях: Прочные, очень компактные, с шестью синхронными по времени входами для тензометрических датчиков для четверти, половины и полного моста.
Основные характеристики
- 6 синхронизированных по времени тензометрических входов для четверть-, полу- и полных мостов в 6- и 4-проводных соединениях
- Реализация четвертьмостов с помощью внешнего дополнения четвертьмоста в соединительном кабеле в сочетании с TEDS: Это позволяет проводить высокоточные измерения благодаря близости завершения моста к точке измерения
- Скорость передачи данных измерения до 20 кГц на канал
- Отсутствие риска путаницы, поскольку точка измерения и завершающий резистор идентифицируются в TEDS
- Точное получение данных благодаря очень малому диапазону входного напряжения
- Регулируемое напряжение возбуждения от 1 до 10 В
- Высокая устойчивость к помехам благодаря ратиометрическому принципу измерения и настраиваемому программному фильтру
Описание
Тензометрические измерительные модули серии STG6 ECAT позволяют проводить многоканальные тензометрические измерения в сложных условиях. Благодаря компактному и прочному корпусу они могут использоваться децентрализованно. До 100 измерительных модулей могут быть каскадированы электрически и механически, что позволяет легко и просто проводить испытания даже больших объектов с большим количеством точек измерения.
Расширенный диапазон возбуждения от 1 до 10 В делает STG6 pro BS20 пригодным для многих применений. Кроме того, благодаря автоматическому выбору диапазона входного напряжения и очень хорошему соотношению сигнал/шум можно точно получать очень маленькие измерительные сигналы.
---
