Акустический датчик для локализации частичной разгрузки SonoCam Pocket

для обнаружения утечкидля наблюдения за машинойдля планово-предупредительного технического обслуживания

Обзор

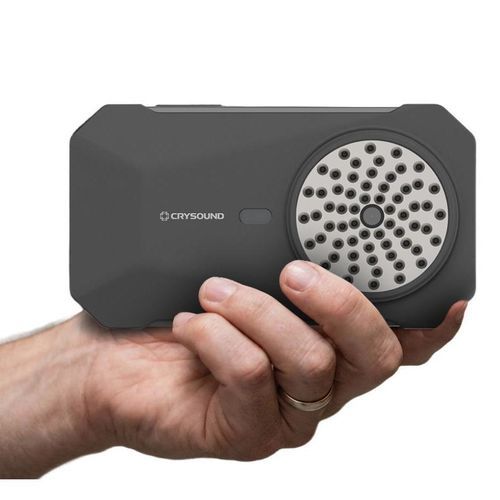

CRYSOUND POCKET — карманная акустическая имиджевая камера, которая накладывает карту звука в реальном времени на изображение, помогая техникам быстро локализовать источники звука и ультразвука, фиксировать доказательства и расставлять приоритеты ремонта. Разработана для быстрого развёртывания на промышленных объектах; поддерживает бесконтактное обнаружение утечек сжатого воздуха/газа/вакуума, скрининг частичных разрядов (PD) и оперативную диагностику систем ОВК и вращающегося оборудования. Оснащена автоматическим выбором диапазона частот, однокасательной записью и рабочими процессами Wi‑Fi/USB‑C для обмена на месте и генерации стандартизированных отчётов.

Ключевые области применения

• Обнаружение утечек сжатого воздуха, газа и вакуума — локализация вероятных мест утечек на фитингах, клапанах, коллекторах и трубопроводах без контакта и фиксация доказательств для приоритизации ремонта.
• Скрининг частичных разрядов (PD) — проверка и локализация PD‑горячих точек в распределительных щитах, шинных каналах, окончаниях и изоляторах с безопасного расстояния.
• Диагностика HVAC — обнаружение шумов воздушного потока, утечек в воздуховодах и отказов заслонок для сокращения времени диагностики.
• Мастерская и автодиагностика — выявление аномальных источников звука при ремонте и обслуживании, когда шумы слышны, но трудно локализуются.

Основные характеристики

• Реальное акустическое изображение с 64‑канальной микрофонной решёткой и наложением тепловой карты для локализации источников в дальнем поле.
• Широкий частотный диапазон (слышимый + ультразвук) и диапазон инспекции, подходящий для типичных дистанций 0,3–120 м.
• Автоматический выбор диапазона частот для упрощённой настройки и ручная тонкая настройка для опытных пользователей.
• Однокасательное сохранение: фото, видео и аудио с 32 ГБ внутренней памяти и встроенной Wi‑Fi‑точкой доступа для предварительного просмотра и обмена на месте.
• Интерфейс, похожий на смартфон, упрощает обучение техников и развёртывание в парках оборудования.
• Корпус, готовый к полевому использованию — степень защиты IP54 и испытание на падение с 1,5 м.

Съёмка, обмен и отчётность

• Однокасательная съёмка фото/видео/аудио со структурированными форматами файлов для сбора доказательств (.jpg, .mp4, .wav, .cdat).
• Встроенная Wi‑Fi‑точка доступа позволяет просматривать и загружать результаты на месте через мобильное приложение Acoustic Link.
• Импорт по Wi‑Fi или USB‑C для добавления заметок/тегов и генерации стандартизированных отчётов проверки на мобильном устройстве или ПК.

Создано для работы в поле

• Карманный форм‑фактор для инспекций в узких, приподнятых и труднодоступных местах.
• Промышленная прочность — степень защиты IP54 и корпус, прошедший падение с 1,5 м.
• Интуитивный интерфейс сокращает время обучения и поддерживает программы профилактических проверок для всего парка оборудования.

Характеристики / технические спецификации

• Массив микрофонов: 64 канала
• Частотный диапазон: 2 kHz – 65 kHz
• SPL: 28 – 132 dB
• Динамический диапазон: до 12 dB
• Дальность инспекции: 0,3 – 120 m
• Поле зрения (FOV): 66° (H) × 52° (V)
• Разрешение камеры: 5 MP
• Фокусное расстояние: 2,26 mm
• Автофокус: Да
• Светодиодная подсветка: Да
• Разрешение дисплея: 800 × 480
• Размер экрана: 4,3 дюйма (ёмкостный сенсорный экран)
• Яркость: до 400 nits (регулируемая)
• Емкость хранения: 32 GB внутренней памяти
• Форматы хранения: .jpg (изображение), .mp4 (видео), .wav (аудио), .cdat (данные)
• Макс. длина видео: 5 минут
• Экспорт данных: USB‑C и Wi‑Fi
• Габариты: 150 × 83 × 27,5 mm
• Вес: 270 g
• Wi‑Fi: 802.11 a/b/g/n/ac
• Bluetooth: BT 5.2
• Батарея: 3,85 V, 3900 mAh
• Питание / зарядка: 9 V DC / 1 A (зарядка через USB‑C); USB 3.0 поддерживает зарядку, HDMI, экспорт данных и выход на наушники
• Время работы от батареи: до 4 часов
• Класс защиты: IP54
• Температура эксплуатации: -10 до +50 °C
• Температура хранения: -20 до +55 °C
• Рабочая влажность: 10 – 95 % без конденсации
• Функции: визуализация и локализация звука; обнаружение утечек газа; обнаружение частичных разрядов; фото/видео запись; автоматический или ручной частотный фильтр
• Поддерживаемые языки: китайский, английский, корейский, французский, японский, русский, немецкий, итальянский и др.
