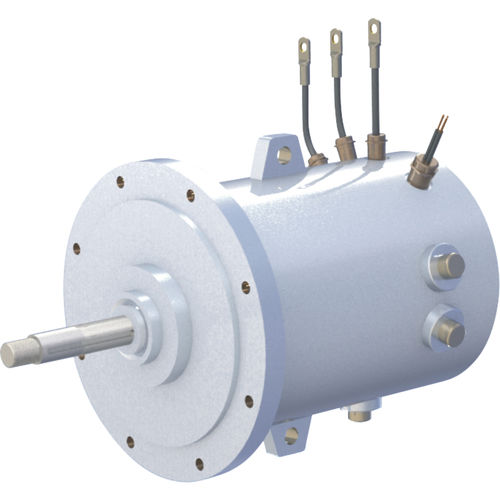

Основные параметры
номинальная мощность15 кВт Номинальный КПД 95,3%
номинальная скорость вращения 26000 об/мин. максимальная скорость вращения 26000 об/мин
номинальное напряжение380В Номинальный ток27А
Номинальный крутящий момент5,5НмДушниS1}..
класс изоляцииHIP54
шум85dB Подшипник качения
масса 60 кг Метод охлаждения методом циркуляции воды Охлаждение оборотной водой
Основные параметры преобразователя
номинальная мощность © 15 кВт Входное напряжение380В
номинальный ток 27Выходное напряжение range0~380V
IP IP21 диапазон выходных частот ©0~450Hz
способ охлаждения © воздушное охлаждение
преимущество
Высокая эффективностьПри использовании редкоземельных постоянных магнитов КПД двигателя при полной нагрузке увеличивается на 3%.
Благодаря использованию высокоскоростного прямого привода и снятию повышающей коробки передач, эффективность системы повышается примерно на 5%~7%.
При использовании различных методов частотного регулирования КПД на 5%~30% выше по сравнению с трехфазным асинхронным двигателем в режиме частичной нагрузки.
Малый размер и высокая удельная мощностьДвигатель с постоянными магнитами отличается высокой эффективностью и низкими потерями мощности, а также меньшими размерами по сравнению с трехфазным асинхронным двигателем при тех же условиях охлаждения. Он снимает повышающую коробку передач за счет использования высокоскоростного прямого привода. Коэффициент мощности двигателя не будет снижаться с увеличением числа полюсов, что облегчает работу с несколькими полюсами.
Высокая надежностьПри отсутствии повышающего редуктора, токопроводящей планки ротора, катушки, литого алюминия и торцевого кольца асинхронного двигателя высокоскоростной двигатель с постоянными магнитами работает более стабильно и надежно.
Прямая передачаТам нет необходимости в усиленной коробке передач за счет использования высокоскоростной конструкции прямой передачи. Он имеет простую структуру и простое обслуживание.
---
