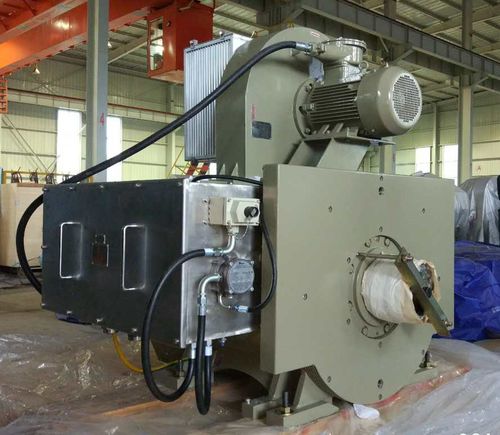

Двигатель AC YJ23F9 series

асинхронныйIP446 полюсов

Двигатели YJ23F9 применяются для перетаскивания и управления частотным преобразователем типа напряжения питания и могут использоваться для привода лебедки, насоса для бурового раствора, фигурной плиты и т.д. буровой машины, а также могут использоваться в качестве тягового двигателя для других устройств, регулирующих скорость с изменяющейся частотой. Структура двигателей YJ23F9 представляет собой горизонтальный трехфазный асинхронный двигатель с одним стандартным удлинительным валом. Конусность удлинителя составляет 1:9,6 с масляными прорезями для снятия муфты с помощью гидравлической силы. Двигатель имеет тип принудительной вентиляции с вентилятором Класс безопасности IP44 Двигатель с принудительной вентиляцией, который имеет два полюса и является электродвигателем взрывного типа (EX Ⅱ BT4), который не должен использоваться в ацетиленовой среде. Сердечник статора ламинирован круговой штамповкой из 0,5 мм высококачественного холоднокатаного листа кремниевой стали. Рама двигателя имеет сварную конструкцию из стальных листов. Между задней стенкой сердечника и рамой двигателя имеется осевой вентиляционный канал. Катушки статора представляют собой проводники, обмотанные плавкой пленкой FCR. Кольцо шины обмотано медной шиной. После изоляционной обмотки четыре кольца шин закрепляются на прижимном кольце сердечника с помощью опорно-зажимного устройства. Обмоточные провода соединяются с клеммами шинных колец высокопрочными болтами, провода маркируются соответственно фазами U, V, W. Головки каркаса имеют пролетную конструкцию. Ротор имеет короткозамкнутую структуру с медным стержнем, в котором имеются двухрядные осевые вентиляционные каналы. Проводниковая шина, концевое кольцо, защитное кольцо изготовлены из специального высокопрочного медного сплава.
