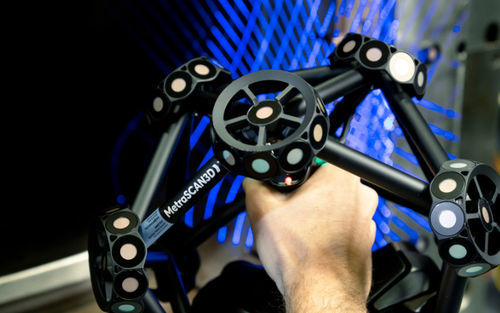

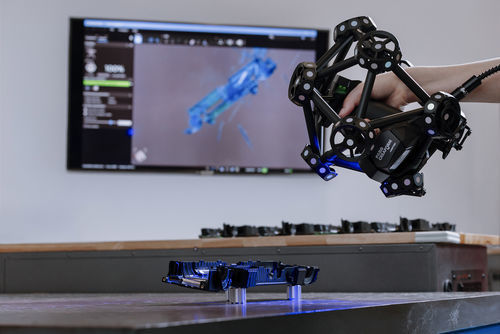

Сканер лазер MetraSCAN 3D

3Dдля НРКдля трехмерных измерений

Обзор
Линейка оптических 3D‑сканеров КИМ MetraSCAN 3D разработана для метрологии и инспекций непосредственно на производстве. Устройства обеспечивают метрологичного уровня 3D‑сканирование и размерную проверку, устойчивы к вибрациям цеха, движению деталей и нестабильным условиям окружения. В сочетании с HandyPROBE возможна интеграция сканирования и зондирования для полноценных контрольных процессов.

Ключевые характеристики

• Высокая скорость измерения: 1 800 000 измерений/с
• Источник света: 30 синих лазерных линий (в некоторых вариантах +1 линия)
• Большая область сканирования для различных размеров и форм деталей
• Сверхбыстрая настройка: без прогрева; готов к работе менее чем за 5 минут
• 360° магнитные мишени для быстрой установки и улучшенной видимости динамического трекинга
• Устойчивость к вибрациям, движению деталей и нестабильности окружения (динамическое ориентирование)
• Синяя лазерная технология, подходящая для блестящих и отражающих поверхностей
• Интегрированная фотограмметрия и автоматическое расширение объема (AVE) для измерений больших объемов
• Опционально: HandyPROBE для комбинированных сценариев сканирования и зондирования
• В комплекте ПО Creaform.OS для сбора данных и управления устройством

Автоматическое расширение объема & Точность
Функция AVE позволяет автоматически расширять объём съёмки при перемещении C‑Track без дополнительных измерений. Современные алгоритмы фотограмметрии и масштабирования обеспечивают точные и воспроизводимые результаты на крупных деталях.

Производительность & Стандарты

• Точность: 0,025 мм
• Характеристика AVE: 0,025 мм + 0,015 мм/м
• Разрешающая способность измерения: 0,025 мм
• Скорость измерения: 1 800 000 измерений/с
• Приёмочные испытания по VDI/VDE 2634 часть 3 и ISO 10360
• Использование лаборатории, аккредитованной по ISO/IEC 17025:2017 для приёмочных испытаний

ПО & Экосистема

• В комплекте Creaform.OS для сбора данных и интеграции аппаратно‑программного обеспечения
• Доступна Creaform Metrology Suite™ (модули Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
• Совместимость с распространёнными CAD и аналитическими системами

Дополнения & Опции

• HandyPROBE (опция) — портативное зондирование для возможностей PCMM
• Набор автоматизации (опция) — для роботизированных/автоматизированных развертываний
• Портативная рабочая станция и стойка C‑Track для крепления на производстве

Применения
MetraSCAN 3D подходит для разработки продукции, обратного инжиниринга, контроля и обеспечения качества, технического обслуживания/ремонта (MRO), NDT‑приложений и обучения/исследований.

Характеристики / Технические спецификации

• Модель: MetraSCAN 3D
• Точность: 0,025 мм
• Автоматическое расширение объема: 0,025 мм + 0,015 мм/м
• Разрешение измерения: 0,025 мм
• Скорость измерения: 1 800 000 измерений/с
• Источник света: 30 синих лазерных линий (+1 линия в некоторых вариантах)
• Время настройки: без прогрева; готов к работе менее чем за 5 минут
• Мишени: 360° магнитные мишени для динамического трекинга
• Стандарты: VDI/VDE 2634 часть 3, ISO 10360; лаборатория, аккредитованная по ISO/IEC 17025:2017
• Опции: HandyPROBE для комбинированного сканирования и зондирования; набор автоматизации
• ПО в комплекте: Creaform.OS; совместимость с модулями Creaform Metrology Suite (Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
