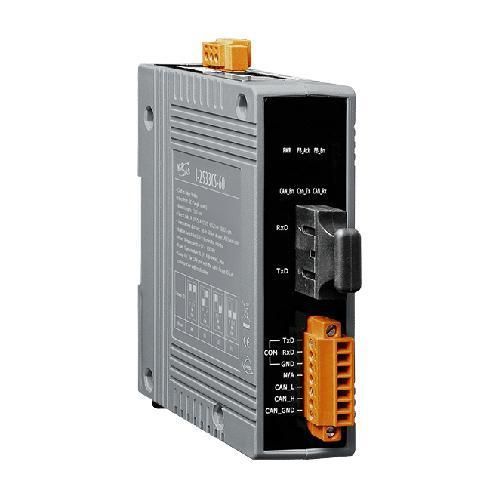

Оптический / электрический преобразователь I-2533CS-60

коммуникационныйоптического волокнаCAN Bus

Обзор
I-2533CS-60 — локальный мост CAN→оптоволокно, преобразующий электрические сигналы шины CAN в передачу по одномодовому волокну. Обеспечивает гальваническую развязку и увеличивает физическое разделение между сегментами CAN, что позволяет надежно соединять две CAN-сети на больших расстояниях и допускать разные скорости передачи на сторонах.

Ключевые моменты

• Увеличивает дальность CAN-шины до 60 км по SC одномодовому волокну, независимо от скорости CAN.
• Гальваническая развязка предотвращает влияние ошибок шины в одной сети на другую.
• Обеспечивает связь между сетями CAN с разными скоростями для гибкой интеграции.

Функции

• Разъём SC, одномодовое волокно, интерфейс 100Base-FX.
• Максимальная дистанция передачи по волокну: до 60 км.
• CAN-трансивер: NXP TJA1042; поддержка CAN 2.0A и CAN 2.0B.
• Изоляция: 2500 Vrms на стороне CAN.
• Ротационный переключатель для выбора скорости CAN и поддержка пользовательских скоростей.
• Встроенный переключаемый терминатор 120 Ω.
• Обнаружение обрыва волокна и индикаторы диагностики.
• Утилита для настройки фильтров CAN-сообщений.
• Съёмный клеммный блок для простого монтажа на DIN-рейку.
• CAN-порты с одинаковым групповым ID могут обмениваться данными между собой.

Технические характеристики

• Модель: серия I-2533CS-60.
• Функция: локальный мост CAN (электрический CAN ⇄ одномодовое оптоволокно).
• Разъём/тип волокна: SC, одномод, 100Base-FX.
• Максимальная дистанция передачи по волокну: до 60 км.
• CAN-трансивер: NXP TJA1042.
• Поддерживаемые стандарты CAN: CAN 2.0A, CAN 2.0B, совместимо с ISO 11898-2.
• Изоляция: 2500 Vrms на стороне CAN.
• Настройка скорости: ротационный переключатель; поддержка пользовательских скоростей и разных скоростей между сетями.
• Терминация: встроенный переключаемый 120 Ω терминатор.
• Крепление: съёмный клеммный блок для установки на DIN-рейку.
• Диагностика/инструменты: обнаружение обрыва волокна; утилита для настройки фильтров CAN-сообщений.
• Поведение сети: изолирует ошибки шины между сетями; обеспечивает связь между сетями с разными скоростями.
