Система установки

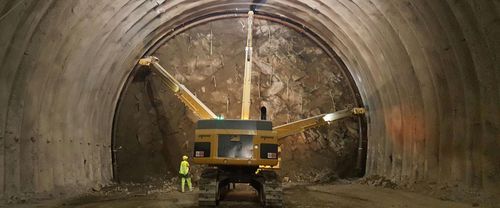

Немедленная и эффективная первичная поддержка открытых земляных работ с использованием экскаваторов в мягких грунтах и буровзрывных работ в твердых породах является жизненно важной задачей для обеспечения безопасности рабочих и управления деформациями грунта. Новейшая разработка системы трубчатых арочных опор предусматривает автоматическую установку элементов, что позволяет повысить безопасность рабочих и сэкономить средства. Радиоуправляемый робот EKIP 21-04, разработанный и изготовленный компанией CP-Technology Инновационная полуавтоматическая трубчатая стальная арка, разработанная компанией Maccaferri Tunneling, повышает безопасность благодаря полуавтоматической процедуре установки. Трубчатые стальные ребра собираются на заводе и доставляются на стройплощадку в сложенном виде. Затем она транспортируется специальным радиоуправляемым перевозчиком, оснащенным трехорудийным манипулятором EKIP 21-04 (разработанным и изготовленным компанией CP-Technology), к забою тоннеля, где она поднимается на место и автоматически открывается. Центральная стрела манипулятора обеспечивает установку сводовой части трубчатых стальных ребер, в то время как две боковые стрелы занимаются перемещением секций опор. Элементы крепления между каждым трубчатым стальным ребром предварительно установлены на заводе, специальный манипулятор подтягивает трубчатое стальное ребро к ранее установленному. При этом между соседними трубчатыми стальными ребрами зацепляются элементы крепления, фиксируя их друг с другом на соответствующем расстоянии. Следующим шагом является установка каждой ноги трубчатого стального ребра на уровне земли. И последняя операция для повышения прочности - заполнение стального ребра бетоном.
