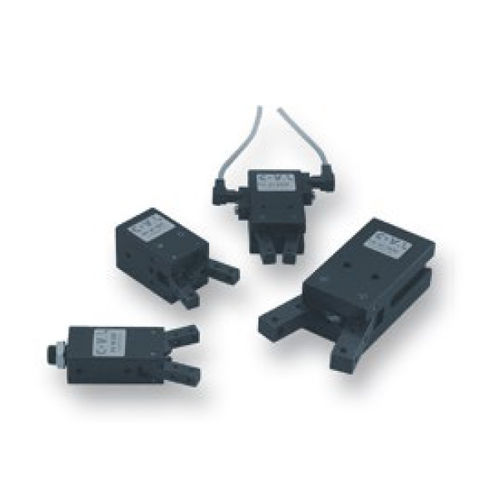

Зажимы с угловой челюстью, серия PA
. 3 модели: простой эффект закрытия, простой эффект открытия или двойное действие
. Регулировка частоты вращения пальцев с помощью регулятора сжатого воздуха
Угловые губчатые зажимы серии PA используются в робототехнике и промышленности пластмасс, а также в целом на всех типах манипуляторов. Они особенно рекомендуются для использования на роботах разгрузки литьевых прессов.
Выберите зажим с теоретической силой Коваля, по крайней мере в два раза превышающей требуемое эффективное усилие. Усилия зажима, приведенные в таблице выше, являются теоретической силой и даны при давлении 6 бар. Усилие зажима обратно пропорционально расстоянию между точкой зажима и точкой опоры.
Например, для зажима PA 20 с точкой зажима в 25 мм от точки опоры, усилие зажима будет равно:
F = 10,1 (таблица ниже) x 15/25 = 6,06 кг.
Вес обрабатываемых предметов прибавляется к весу зажима и не должен превышать 1/20 силы, прилагаемой к точке захвата. Скорость открытия и закрытия пальцев можно регулировать с помощью регулятора сжатого воздуха.
. DE: зажим двойного действия с использованием сжатого воздуха.
. SEF: закрытие сжатым воздухом, открытие с помощью возвратной пружины (простой эффект закрытия).
. SE0: o заполнение сжатым воздухом, закрытие обратной пружиной (эффект простого открывания).
Спецификации
Сжатый воздух: Отфильтрованный, смазанный или не смазанный
Максимальное давление: 10 бар
Материал: Анодированный алюминий
Печать: Нитрил (NBR)
Тепловое сокровище: На булавках и пальцах
Температура эксплуатации: от -10° до 70° C / от 14 до 158°F
---
