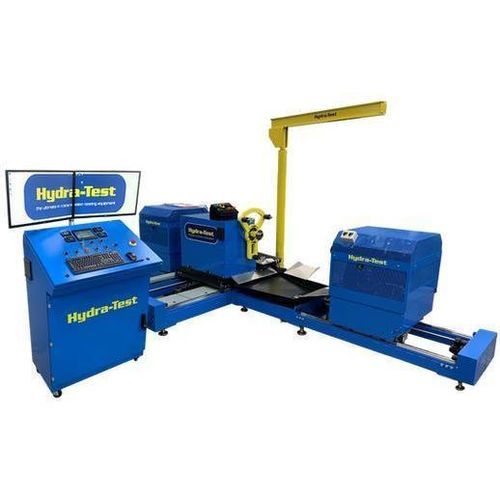

Ротационный динамометр HT-DCC Deluxe

для двигателядля измерения нагрузки

Обзор
Система динамометра трансмиссий Hydra-Test — модульное масштабируемое решение для контролируемых испытаний трансмиссий и сбора данных. Интегрирует контроллер HTC-S и ПО HT-DCC Deluxe для управления стендом, регистрации данных и управления последовательностями испытаний.

Краткое описание продукта
Hydra-Dyno HD 400 настраивается для передне-, задне- или полноприводных автомобильных агрегатов, а также для более крупных он/офф-хайвей трансмиссий и массовых флотских испытаний. Платформа поддерживает поэтапное увеличение мощности двигателя и емкости нагрузочных агрегатов в соответствии с требованиями испытаний.

Ключевые особенности

• Контроллер HTC-S для DAQ, управления динамометром и трансмиссией.
• Интерфейс HT-DCC Deluxe с расширенным сбором данных и возможностями анализа.
• Масштабируемая архитектура для FWD, RWD или AWD и более крупных on/off-highway блоков.
• Прямой монтаж механических адаптеров Axi-line; адаптерные кабели для тестовых жгутов Axi-line и Zoom.
• Отработанные системы управления двигателем и нагрузочными агрегатами с постоянным развитием контроллера и ПО.
• Бесплатные обновления ПО в течение 1 года с момента отгрузки.

Доступные конфигурации / Параметры нагрузки и привода

• Приводная мощность конфигурируется в диапазоне 40–100 HP (базовая модель 40 HP; ≈30 kW).
• Варианты напряжения: 208 / 240 / 480 VAC.
• Доступны регулируемые электрические тормозные нагружатели для трансмиссий RWD, FWD или AWD; емкость нагрузки масштабируется (база 500 lb-ft).

Совместимость
Механические адаптеры соответствуют размерам Axi-line: существующие мастер-пластины, шпули и распорки Axi-line напрямую устанавливаются на базовые крепления Hydra-Dyno, что упрощает интеграцию с имеющейся оснасткой для испытаний.

Примечания по модели и базовой конфигурации
Базовая конфигурация: двигатель 40 HP с нагрузочными агрегатами 500 lb-ft. Система спроектирована для простой модернизации до более мощных комбинаций двигатель/нагрузка в зависимости от объема испытаний.

Характеристики / Технические спецификации

• Контроллер: HTC-S (DAQ, управление динамометром и трансмиссией)
• Программное обеспечение управления: HT-DCC Deluxe (усовершенствованная версия)
• Базовый двигатель: 40 HP (~30 kW)
• Базовая нагрузочная емкость: 500 lb-ft нагрузочные блоки (масштабируемые)
• Варианты напряжения: 208 / 240 / 480 VAC
• Диапазон приводной мощности: 40–100 HP (конфигурируемый)
• Тип нагрузки: регулируемые электрические тормозные нагружатели (подходят для RWD, FWD, AWD)
• Механическая совместимость: прямой монтаж с Axi-line адаптерами; адаптерные кабели для Axi-line и Zoom жгутов
• Обновления ПО: бесплатные обновления в течение 1 года с даты отгрузки
