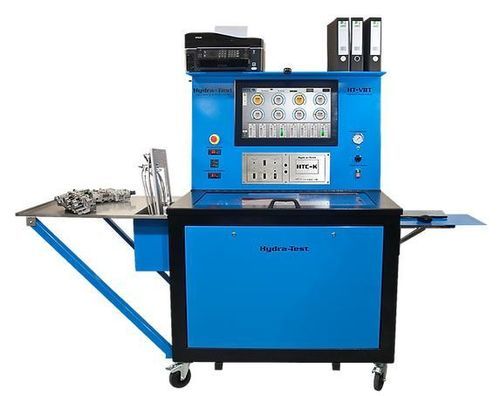

Испытательная машина давление VBT Deluxe

токауправляемая с помощью ПКдля клапана

Описание
VBT Deluxe — это испытательный стенд для клапанных блоков (valve bodies), предназначенный для проведения гидравлических и электрических испытаний полных клапанных блоков автоматических трансмиссий и отдельных соленоидов. Он воспроизводит условия работы трансмиссии при разных передачах и давлениях и предоставляет графические сравнения с эталонными данными для выявления повреждённых соленоидов, изношенных клапанов/отверстий или дефектных поршней.

Характеристики

• Упрощённые быстросъёмные соединения шлангов
• 64‑битный ПК высокой спецификации с Windows 10 Professional
• 24" промышленный сенсорный экран для встраивания в панель
• Преднастроенные тестовые скрипты, составленные опытными восстановителями клапанных блоков
• Бесплатная служба резервной поддержки, включённая в каждую систему
• 100% разработка и производство в Великобритании с собственными технологиями
• Возможность дистанционного обновления программного обеспечения
• Аппаратная поддержка в Северной Америке и опциональное обслуживание на месте
• Доступно обучение на месте

Программное обеспечение / контроллер
Система использует разработанное в компании ПО HTC для выполнения последовательностей тестов, имитирующих работу трансмиссии при различных передачах и давлениях. Тестовые скрипты выполняют стандартные последовательности, регистрируют давления и генерируют точные графики, сравнивающие проверяемый узел с новым эталонным клапанным блоком того же типа. Контроллер HTC-S управляет сбором данных, поддерживает интерполяцию для плавного управления PWM‑соленоидами, предоставляет простой калькулятор пределов в процентах и редактор для сложных пользовательских последовательностей тестирования.

Библиотека эталонных результатов
VBT Deluxe поставляется с обширной библиотекой эталонных результатов, охватывающей многие распространённые автоматические трансмиссии. Эталонные результаты служат шаблонами и опорными данными, помогая техникам — как начинающим, так и опытным — быстро и последовательно оценивать поведение соленоидов и работу клапанного блока.

Переходные пластины и аксессуары
Hydra-Test поставляет точные алюминиевые переходные пластины (тестовые пластины для клапанных блоков) с стальными резьбовыми вставками и оплетёнными шлангами для воспроизведения гидравлики в автомобиле. Новые пластины постоянно разрабатываются для покрытия актуальных трансмиссий. Опциональный модуль 0AM / DQ200 проверяет производительность насоса, деградацию мотора насоса, потерю давления, ток соленоида и внутренние/внешние утечки.

Отчёты, технические листы и обучение
Система может формировать PDF‑отчёты (режим тестового сценария), наглядно сравнивающие результаты с эталонными данными. Предоставляются видеоруководства и дополнительные PDF‑файлы; для сложных операций доступно виртуальное или очное обучение. Предлагаются различные варианты обучения и поддержки, включая удалённую помощь и выездные сессии на площадке клиента.

Технические характеристики

• Наименование модели: VBT Deluxe
• Бренд: Hydra-Test
• Контроллер: HTC-S Unit Controller (собственный контроллер Hydra-Test)
• ПК: 64‑битный ПК с Windows 10 Professional
• Дисплей: 24" промышленный сенсорный экран (встраиваемый)
• Возможности тестирования: гидравлические и электрические испытания полных клапанных блоков и отдельных соленоидов; графическое сравнение с эталоном
• Тестовые скрипты: преднастроенные скрипты для поддерживаемых клапанных блоков; редактируются через HTC Editor с интерполяцией для PWM‑соленоидов
• Библиотека эталонов: обширная база данных эталонных результатов включена
• Переходные пластины: точные алюминиевые адаптеры с резьбовыми вставками из стали и оплетёнными шлангами
• 0AM (DQ200) модуль: проверяет производительность насоса, деградацию мотора, потерю давления, ток соленоида и утечки
• Масляная система: стандартный подогреватель масла; изолированный резервуар и перелив; контроль температуры тестового масла
• Типичные испытательные давления: рабочие давления трансмиссии 4–20 бар; сценарии тестирования могут моделировать до ~25 бар в максимальных условиях
• Подключение/обновления: возможность дистанционного обновления ПО
• Производство: разработка и изготовление в Великобритании
