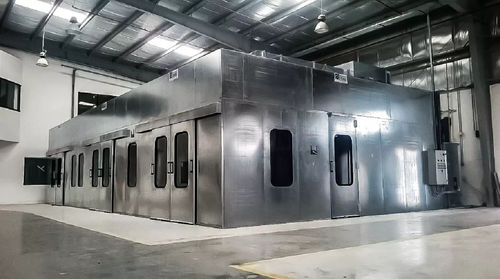

Открытая окрасочная кабина CORAL

для запасных частейс фильтромс активным угольным фильтром

Обзор
Прессуризованные камеры CORAL — модульные промышленные конструкции, обеспечивающие контролируемую зону для окраски, сушки и обработки воздуха, защищённую от внешнего загрязнения. Они совместимы с сухими камерами TECNODRY / EURODRY и камерами с водяной шторкой ZINCOVELO и могут включать системы напора, вентиляционные установки CTA, нагнетатели горячего воздуха и опциональную пост‑фильтрацию KARB на активированном угле.

Ключевые преимущества

• Прессуризованные камеры для окраски, сушки и безпыльных областей производства
• Модульная конструкция из сэндвич‑панелей, оцинкованная или окрашиваемая по запросу
• Совместимость с TECNODRY/EURODRY и ZINCOVELO
• Фильтрующий потолок для равномерного распределения обработанного воздуха
• CTA‑установка или интегрируемый нагреватель для подачи кондиционированного воздуха
• Автоматическое электронное регулирование давления с датчиками и Master/Slave‑преобразователями
• Поступление фильтрованного наружного воздуха при постоянной температуре для поддержания положительного давления
• Снижение энергопотребления за счёт автоматического управления расходом воздуха
• Панель управления с сенсорным экраном и отображением параметров и состояния фильтров
• Внутреннее освещение IP65 (2×36 W) и варианты дверей: раздвижные, складные, распашные
• Опциональная KARB‑постфильтрация для органических растворителей и паров краски

Техническое описание
Корпус изготовлен из модульных сэндвич‑панелей с наружной или внутренней обшивкой из прессованного листового металла толщиной 1,5 мм и утеплителем из каменной ваты плотностью 80 kg/m³. Примеры размеров кабин: 3×4, 3×6, 3×8, 4×4, 4×6, 4×8, 5×6, 5×8, 5×10, 5×12, 6×6, 6×8, 6×10, 6×12 м; чистая высота под фильтрующим потолком 3 м. Конфигурируемые элементы: чередующиеся остеклённые/глухие панели, двустворчатые двери 2 × 2,1 м H или одностворчатые 1 × 2,1 м H, IP65‑освещение через каждые 2 м по длинным сторонам, фильтрующий плENUM, электрический шкаф и соединения с CTA или генератором.

CTA и KARB
CTA‑установки предназначены для подачи чистого воздуха при прессуризации с возможностью подогрева; диапазон расходов 6 000–26 000 m³/h (CTA1–CTA5), мощность вентилятора 3–7,5 кВт, уровень шума 69–74 dB(A). KARB‑модуль с активированным углём для обработки газовых выбросов: 9 500–29 000 m³/h, активированный уголь 330–550 кг, толщина слоя 80 мм, максимальная скорость прохождения 0,5 m/s, время контакта ≈ 0,16 с; включает регенерируемые гофрированные панели и вентилятор с двойным всасыванием.

Работа
Фильтрованный наружный воздух обрабатывается CTA или нагревателем и через фильтрующий плENUM подаётся в камеру при постоянной температуре, создавая положительное давление, которое ограничивает проникновение пыли и загрязнений. Воздух с избыточным распылением засасывается с фронта камеры в систему фильтрации; центробежный вентилятор выводит очищенный воздух наружу. Датчики давления формируют 4–20 mA или 0–10 V сигналы для Master‑преобразователя, координирующего Slave‑преобразователь для регулирования приточно‑вытяжных вентиляторов. Сенсорный экран обеспечивает настройку, мониторинг параметров и индикацию степени засорения фильтров.

Характеристики / технические данные

• Конструкция: модульные сэндвич‑панели, 1,5 mm прессованная обшивка + каменная вата 80 kg/m³
• Доступные размеры кабин: примеры 3×4 … 6×12 м; высота под фильтрующим потолком: 3 м
• Двери: 2 × 2,1 м H (двустворчатые) или 1 × 2,1 м H (одностворчатые)
• Освещение: 2×36 W IP65, через каждые 2 м по длинным сторонам
• CTA: 6 000–26 000 m³/h (CTA1–CTA5); мощность вентилятора 3–7,5 kW; шум 69–74 dB(A)
• KARB: 9 500–29 000 m³/h; уголь 330–550 kg; толщина слоя 80 mm; макс. скорость 0,5 m/s; время контакта 0,16 s
• Камеры типа печи: регулировка температуры до 40°C
• Управление: сенсорный экран; датчики давления и Master/Slave‑преобразователи
• Опции: фильтрующий плENUM, IP65‑освещение, шкаф управления, автоматическая стабилизация давления, KARB‑постфильтрация, различные типы дверей и смотровые окна
