Испытательная система расхода PTW

для исследований и разработокдля лабораторийдля косметической промышленности

Обзор
Copley Powder Testing Workstation™ PTW предоставляет интегрированное решение для испытаний текучести и насыпной плотности порошков. Система настраивается для выполнения шести признанных методов: угол естественного откоса; протекание через отверстие с использованием цилиндра и воронки; насыпная плотность с использованием объемомера Скотта и сдвиговой ячейки; а также испытания для металлических порошков (Hall, Gustavsson, Carney). Предназначена для фармакопейных оценок и отраслей: фармацевтика, косметика, пищевая промышленность и аддитивное производство.

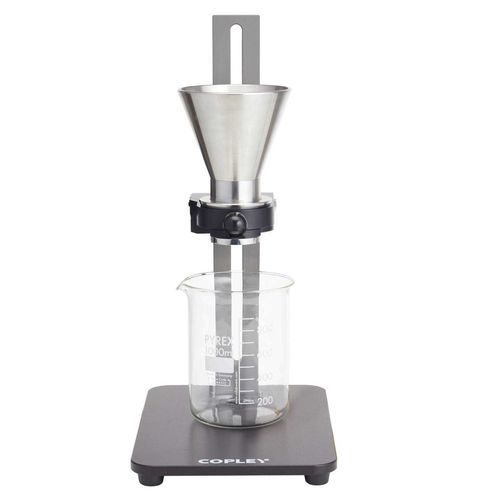

Протекание через отверстие с использованием воронки
Разработано в соответствии с USP <1174> и главами Ph. Eur. 2.9.36 и 2.9.16 по текучести. Модуль использует воронку из фармацевтической нержавеющей стали 316 с быстро меняемыми соплами для моделирования выгрузки из бункера и аналогичного производственного оборудования. Поставляемые сопла: 5 мм, 7 мм, 10 мм, 15 мм и 25 мм. Испытания выполняются с простым заслонным механизмом для обеспечивания воспроизводимых измерений массы по времени и измерений при фиксированной массе / фиксированном времени. Доступны опции весов и таймера.

Протекание через отверстие с использованием цилиндра
Каждый цилиндрический модуль изготовлен из нержавеющей стали (76 мм x 57 мм) с емкостью 200 мл. Модули содержат 20 сменных стальных дисков с прецизионными отверстиями от 4 мм до 36 мм. Цилиндрические испытания используются для:

• Количественной оценки текучести на основе фиксированной массы или фиксированного времени для определения однородности и стабильности потока порошка
• Сравнительных оценок внутренних свойств течения с использованием индекса текучести

Угол естественного откоса
Модуль угла естественного откоса позволяет оценить фрикционные характеристики для прогнозирования гравитационного потока. Включает круглую испытательную платформу диаметром 100 мм и цифровой высотомер для высот порошка до 145 мм. Угол (θ) определяется по тангенсу (высота/50), арктангенс возвращается в градусах.

Насыпная плотность по объемомеру Скотта
Объемомер Скотта предназначен для измерения насыпной/встряхнутой плотности (в соответствии с USP и Ph. Eur.). Сравнение насыпной и встряхнутой плотности позволяет вычислить индекс Карра и коэффициент Хаузнера для обоснования мер по обращению и хранению.

Поток металлических порошков
Специальный модуль для металлических порошков поддерживает методы Hall, Gustavsson и Carney для оценки текучести и насыпной плотности металлических порошков, что дает информацию, важную для процессов заполнения, распределения, уплотнения и других AM/металлических процессов.

Аксессуары и приспособления
PTW поддерживает множество аксессуаров и опций, включая таймеры, приспособления для весов, антистатический комплект заземления, мешалку, стойки для воронки и цилиндра, а также Powder Testing Assistant PTA 100i для упрощения методик и автоматических вычислений.

Технические характеристики

• Поддерживаемые методы: угол естественного откоса; протекание через отверстие через цилиндр; протекание через отверстие через воронку; насыпная плотность по объемомеру Скотта; сдвиговая ячейка; поток металлических порошков (Hall, Gustavsson, Carney)
• Материал воронки: фармацевтический 316 нержавеющий сталь
• Поставляемые сопла для воронки: 5 мм, 7 мм, 10 мм, 15 мм, 25 мм (быстрая замена)
• Размеры цилиндра: 76 мм x 57 мм, емкость 200 мл
• Диски для цилиндра: 20 сменных стальных дисков, диапазон отверстий 4 мм–36 мм
• Опциональные приспособления: таймер; приспособления для весов; антистатический комплект заземления; мешалка; стойки для хранения воронок и цилиндров
• Варианты весов / каталожные ссылки: примеры 1673, 1664, 1665
• Каталожные / аксессуарные ссылки (примеры): 1670 (PTW Stand and Shutter), 1671 (Cylinder Attachment), 1672 (Funnel Attachment), 1674 (Angle of Repose Attachment), 1676 (Stirrer Attachment), 1677 (Anti-static Grounding Kit), 1678 (Timer Attachment), 1680 (Powder Testing Assistant™ PTA 100i), 1681 (Metal Powder Testing Apparatus), 6310 (Scott Volumeter & PTW)
• Соответствие фармакопейным требованиям / стандартам: Ph. Eur. 2.9.36 и 2.9.16; USP <1174> (Flowability); Ph. Eur. 2.9.34 и USP <616> для насыпной плотности (Scott Volumeter); ISO-3923-2, ISO 3923-1 и соответствующие стандарты ISO/ASTM для металлических порошков (например ISO 3923:2018, ISO 4490:2018, ISO 13517:2020, ASTM B213-20, ASTM B417-22, ASTM B964-23, ASTM B329-20)
• Разработано для удобной очистки и долговечной конструкции
• Совместимость: интеграция с Powder Testing Assistant™ PTA 100i для пошаговых методик, автоматических расчетов и записи результатов
