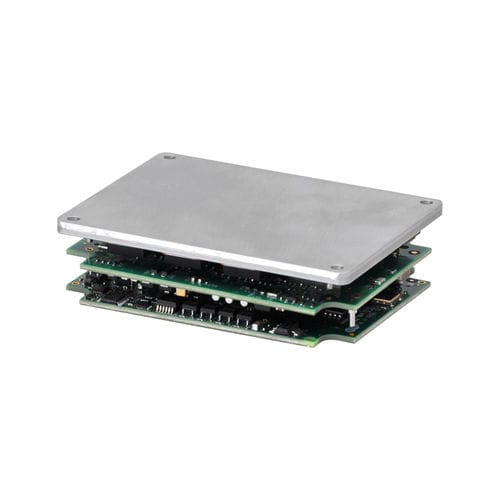

Модуль GPM - это очень компактное решение для AGV и робототехники. Работая от 9-55 В постоянного тока и 14-90 В постоянного тока, Argus обеспечивает 30 А постоянного тока. Функция безопасного отключения крутящего момента (STO) снижает стоимость системы для приложений, чувствительных к безопасности. Модуль GPM предлагает связь CANopen в качестве интерфейса управления. Модуль GPM взаимодействует с широким спектром абсолютных энкодеров, в том числе: BISS, SSI, Absolute A и EnDat.
Спецификации
ПОСТОЯННЫЙ ТОК
30A
МИТЕЛЬНАЯ КУРЕНЬ
60A
ПОДДЕРЖКА ВОЛЬТАЖА
9-55 В ПОСТ. ТОКА
ДИМЕНСИИ
78.7 x 60,1 x 23,4 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
11
ДИСКРЕТНЫЕ ВЫХОДЫ
9
ФЕДБАК
BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Саньо Деньки, Цифровые залы, Инкрементальный, Aux кодировщик / кодировщик вне
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
КОНТРОЛЬНЫЕ МОДЫ
- Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение
- Индексатор, точка-точка, PVT
- Кэмминг, Гиринг
КОМАНДНЫЙ ИНТЕРФЕЙС
- CANopen
- ASCII и дискретный ввод/вывод
- Шаговые команды
- ±10В Команда положения/скорости/крутящего момента
- Команда ШИМ Скорость/Крутящий момент
- Главный энкодер (Camming, Gearing)
КОММУНИКАЦИИ
- CANopen
- RS-232
- RS-422
ФЕДБАК
- Двойные абсолютные порты кодировщика
- Абсолютный
SSI
EnDat 2.1 и 2.2
Абсолютная А
Тамагава
Panasonic
Санё-Деньки
БиСС (B&C)
- Инкрементальный
Цифровой квадрантный A/B кодировщик
Аналоговый Sin/Cos кодировщик
Aux. кодировщик / кодировщик вне
- Другое
Цифровые залы
Резольвер (-R модели)
ЦИФРОВОЙ ВХОД/ВЫХОД
- 6 Высокоскоростные входы
- 4 Оптоизолированные входы
- 1 Вход избыточной температуры двигателя
- 4 Высокоскоростные выходы
- 4 Оптоизолированные выходы
- 1 Оптоизолированный выходной сигнал тормоза двигателя
АНАЛОГ ВВОДА/ВЫВОДА
- 1 контрольный вход, 16 бит
БЕЗОПАСНЫЙ МОМЕНТ ОТКЛЮЧЕНИЯ (СТОП)
- SIL 3, Категория 3, PL d
ДИМЕНСИИ: В [ММ]
- • 3.10 x 2.
---
