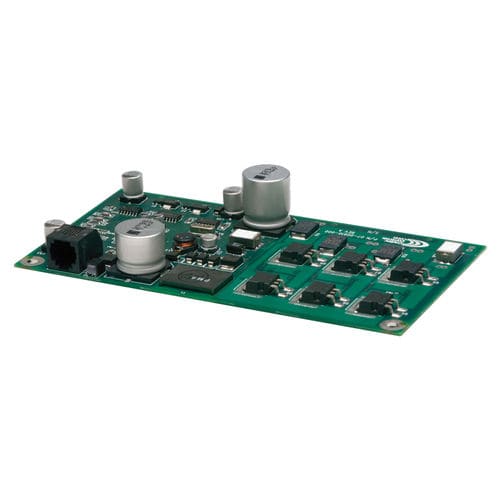

ASC обеспечивает высокопроизводительное управление бесщеточными и щеточными двигателями в экономичной кардочесальной машине. Также доступна версия для монтажа на панель. Режимы крутящего момента и скорости дополняются режимом шаг/направление. Обратная связь осуществляется по инкрементальному энкодеру и цифровым залам.
Спецификации
ПОСТОЯННЫЙ ТОК
6A
МИТЕЛЬНАЯ КУРЕНЬ
18A
ПОДДЕРЖКА ВОЛЬТАЖА
20-55 В ПОСТОЯННОГО ТОКА
ДИМЕНСИИ
154.2 X 89,1 X 29,1 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
6
ДИСКРЕТНЫЕ ВЫХОДЫ
2
ФЕДБАК
Цифровые залы, Инкременталь
КОМАНДНЫЙ ИНТЕРФЕЙС
Аналоговый, шаг/направление, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
- монтировка печатной платы
- Позиционирование, скорость и контроль крутящего момента
- Интерфейс контроллера
Шаговый интерфейс
±10В Скорость / Крутящий момент Команда
Скорость ШИМ / Команда крутящего момента
Электронная передача
- Филд-ориентированный контроль для
Оптимальная скорость / крутящий момент
- Автоматическая настройка и автофазовая настройка
- Обратная связь
Цифровой кодировщик и залы
- Программируемые входы/выходы:
6 входов, 2 выхода
- UL и cUL признанный компонент к UL 61010-1 3-е издание
описание
Сервоусилитель Accelus™ управляет бесщеточными двигателями постоянного тока в режиме положения, скорости или крутящего момента со 100% цифровым управлением. Коммутация является синусоидальной с использованием обратной связи энкодера с двигателем. Сигналы Холла используются для инициирования фазы и фазовой коррекции, устраняя охоту двигателя после включения питания.
Усовершенствованное полевое управление обеспечивает максимальный крутящий момент двигателя в широком диапазоне скоростей, минимизируя нагрев двигателя и максимизируя КПД. Цифровые алгоритмы управления преобразуют переменный ток статора в прямой и квадратурный компоненты. Квадратурный ток, создающий крутящий момент, управляется по токовому контуру, а прямая составляющая доводится до нуля, исключая потери от тока, который не создает крутящего момента.
---
