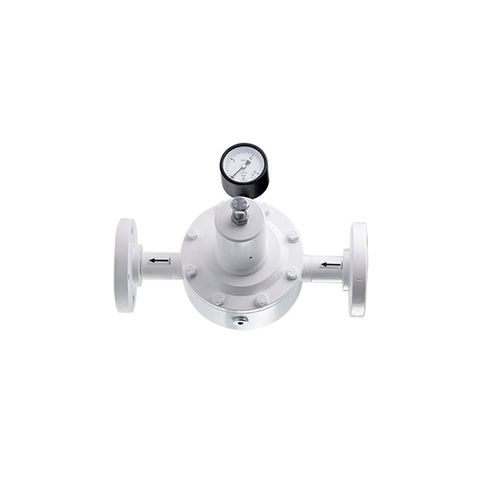

Клапан для снижения давления M 3480 C

мембранныйдля дозированиядля хлора

редукционный клапан для хлорного газа используется для снижения нерегулируемого давления газа до стабильного рабочего давления газа. Редукционный клапан обеспечивает независимую от давления работу вакуумного регулятора и предотвращает, в зависимости от изменения давления и температуры, сжижение хлорного газа. ОБЩИЕ СВЕДЕНИЯ Редукционный клапан для хлорного газа M 3480 C используется для снижения нерегулируемого давления газа до стабильного рабочего давления газа. Редукционный клапан обеспечивает независимую от давления работу вакуумного регулятора и предотвращает, в зависимости от изменения давления и температуры, сжижение хлорного газа. ПРИНЦИП РАБОТЫ С помощью регулируемого винта конус клапана может быть поднят над седлом клапана в определенных пределах, так что рабочее давление может быть установлено на любое значение между 2 и 3 бар для Cl2. Колебания давления компенсируются пружинной системой двойной мембраны, благодаря чему рабочее давление поддерживается постоянным (при постоянном расходе). Если рабочее давление превышает установленное значение, система пружинно-конусной мембраны позволяет клапану закрыться. УСТАНОВКА Редукционный клапан для газового хлора всегда устанавливается в хлорную систему, поэтому монтаж в значительной степени зависит от системы. После извлечения из упаковочной коробки клапан должен быть установлен как можно скорее, в противном случае его необходимо хранить в сухом месте. Влага не должна попадать внутрь клапана! Клапан имеет два фланца, монтируется в напорную линию системы хлорного газа с помощью ответных фланцев и затягивается винтами.
