Являясь важнейшим компонентом полной системы сигнализации с индикатором разрыва диска (BDI), монитор сигнализации MTB-700 подключается к четырем разрывным дискам для оповещения о разрыве дисков в ближайшем диспетчерском пункте.
При разрыве диска искробезопасные гальванически изолированные барьеры MTB-700 активируют сигналы или выходные реле для предупреждения операторов и приведения в действие насосов, клапанов или другого оборудования, подключенного к системе.

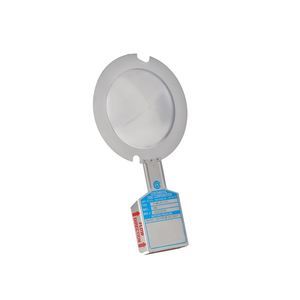

Разрывные диски, система сигнализации BDI и монитор сигнализации MTB-700
Система сигнализации BDI полагается на электрическую цепь. Обычно непрерывный сигнал проходит между сигнальной лентой BDI и монитором сигнализации MTB-700. При разрыве диска сигнальная лента разрывается, размыкая цепь и прерывая ток через ленту.
Монитор сигнализации MTB-700 содержит несколько сменных модулей и канальных реле. Каждое канальное реле подключается к одной сигнальной ленте. Когда разрывная мембрана разрывает сигнальную ленту BDI, срабатывает реле, посылая сигнал на панель управления.
Для предупреждения о разрыве диска можно использовать панели управления, оповещатели, световые панели или другие сигнальные устройства.
Индивидуальная схема реле позволяет MTB-700 контролировать несколько разрывных мембран одновременно. Насосы, клапаны и другие системы также могут быть активированы для реагирования на ситуацию избыточного давления или вакуума при разрыве сигнальной ленты.
Технические детали и опции
Барьер MTL5018AC используется в мониторе сигнализации MTB-700 с входным питанием 120/240 В переменного тока. Барьер MTL5018 используется в мониторе сигнализации MTB-700 с входным питанием 24 В постоянного тока.
---
