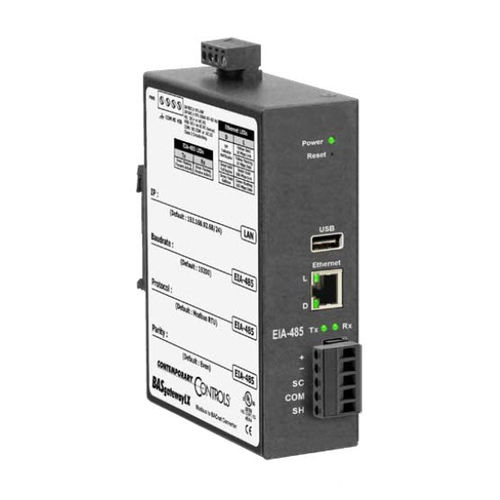

Мосток связи BASGLX-M1

EthernetModbusBACnet

Modbus остается популярным сетевым интерфейсом. Обычно он используется в таких областях, как управление котлами, приводы с регулируемой частотой вращения и измерительные приборы, но эти устройства не соответствуют требованиям BACnet. Для того чтобы устройства Modbus отображались как отдельные устройства BACnet, используется BASgatewayLX. Данное устройство имеет один порт 10/100 Мбит/с Modbus TCP или BACnet/IP Ethernet и оптоизолированный последовательный порт Modbus EIA-485 для устройств Modbus RTU или Modbus ASCII. До 30 последовательных устройств Modbus (представленных до 1000 опрошенных точек) могут совместно использовать один порт Modbus на BASgatewayLX. Функция виртуальной маршрутизации в BASgatewayLX позволяет каждому подключенному устройству Modbus отображаться как отдельное устройство, совместимое с BACnet. Для каждого устройства типа Modbus необходим свой профиль устройства. Современные элементы управления поддерживают библиотеку общих профилей устройств. Если он недоступен, служба Contemporary Controls предоставит его по запросу. На BASgateway можно загрузить пользовательские профили устройств, используя веб-страницы и резидентные базы данных общих профилей устройств Modbus, точки данных Modbus из устройств Modbus Serial или Modbus TCP могут быть сопоставлены с объектами BACnet.
