Пластина кабельного ввода IP54 KES-R M25/K 3-13 GR

IP66для кабеляUL94 V-0

Краткое описание

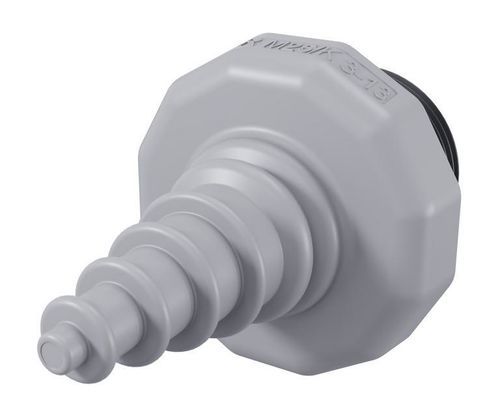

Круглый кабельный ввод (коник) для неконфигурированных кабелей, модель KES-R M25/K 3-13 GR. Предназначен для защёлкивающегося и винтового монтажа; защёлкивающийся монтаж — IP54, винтовой монтаж — IP66. Материал: полиамид 6.6, уплотнение TPE. Цвет: серый.

Коммерческие данные

• Артикул: 28925.6
• GTIN (EAN): 4044211254872
• Страна происхождения: DE
• Таможенный код: 39259020
• Тип упаковки: пластиковый пакет
• Единица упаковки: 5 PC
• Вес на изделие (включая упаковку): 14.92 g
• Вес на изделие (без упаковки): 14.1 g

Технические данные
Размеры

• Общая высота: 61,5 mm
• Высота установки: 41,5 mm
• Длина: 38 mm
• Ширина: 38 mm

Данные соединения

• Диапазон диаметра кабеля: 3 mm – 13 mm
• Число жил: 1

Дополнительные технические данные

• Резьба / размер ввода: M25
• Тип монтажа: защёлкивающийся (быстрый монтаж) и винтовой
• Степень защиты: IP66 (винтовой), IP54 (защёлкивающийся)
• Макс. толщина стенки при монтаже с контргайкой: 11 mm
• Макс. толщина стенки при защёлкивающем монтаже: 2,5 mm
• Мин. толщина стенки: 1 mm
• Момент затяжки контргайки: 3 Nm
• Подходит для кабелей без штекера
• Форма выреза: круглая

Материалы и температуры

• Материал: полиамид 6.6
• Уплотнение: TPE
• Класс горючести UL 94: V-0
• Без галогенов: ✓
• Без силикона: ✓
• Диапазон рабочих температур: -40 °C до 80 °C

Экология и соответствие

• Соответствует REACH (дата ссылки: 2026-02-04)
• Соответствует RoHS
• EU-POP соответствует
• PROP 65 соответствует
• TSCA соответствует

Загрузки
Доступна модель STP для интеграции в CAD (файл указан на странице).

Технические характеристики

• Семейство модели: KES-R
• Артикул/референс: KES-R M25/K 3-13 GR
• Диаметр кабеля: 3–13 mm
• Степень защиты: IP66 (винт), IP54 (защёлка)
• Материал: полиамид 6.6 с уплотнением TPE
• Габариты (L × W × H): 38 × 38 × 61,5 mm
• Вес (без упаковки): 14,1 g
• Цвет: серый
