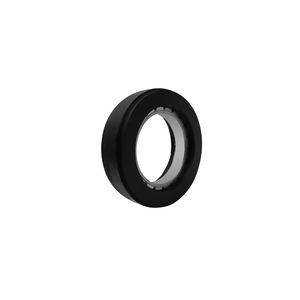

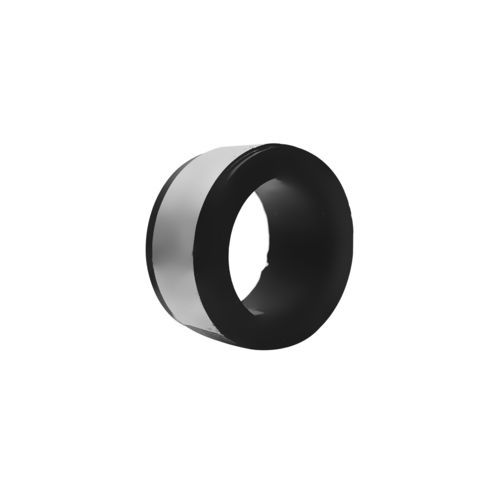

Бесщеточный двигатель BS5016NFL

DCBLDC48 В

Обзор продукта

• Бесщеточный DC-двигатель BS5016NFL
• Диаметр: 50 мм; Длина: 23,5 мм
• Номинальное напряжение: 48 В; Максимальная выходная мощность: 223 Вт; Холостой ход: 2880 об/мин

Применение

• Коллаборативные роботы
• Механические манипуляторы
• Гуманоидные роботы

Возможности настройки

• Электрические параметры (обмотка, напряжение)
• Длина и тип провода/разъема
• Настройка характеристик (скорость/крутящий момент)
• Интеграция с редукторами

Ценообразование
Цена за единицу: расчет по запросу в зависимости от количества и технических требований. Обращайтесь в отдел продаж за индивидуальным предложением.

Технические параметры

• Напряжение: 48,0 V
• Сопротивление линии: 2,5 Ω
• Индуктивность линии: 1,3 mH
• Холостой ход: 2880 об/мин
• Ток холостого хода: 0,15 A
• Крутящий момент при блокировке: 3,0 N·m
• Ток при блокировке: 19,2 A
• Номинальный крутящий момент: 0,5 N·m
• Номинальная скорость: 2125 об/мин
• Номинальный ток: 3,1 A
• Макс. выходная мощность: 223 W
• Макс. КПД: 86 %
• Константа обратной ЭДС: 16,5 mV/rpm
• Крутильная константа: 0,15 Nm/A
• KV значение: 60 rpm/V
• Уклон скорость/крутящий момент: 974 rpm/Nm
• Инерция ротора: 61 g·cm^2
• Вес: 138 g

Характеристики / технические спецификации

• Модель: BS5016NFL
• Диаметр: 50 мм
• Длина: 23,5 мм
• Номинальное напряжение: 48 В
• Холостой ход: 2880 об/мин
• Номинальная скорость: 2125 об/мин
• Макс. выходная мощность: 223 W
• Номинальный крутящий момент: 0,5 N·m
• Крутящий момент при блокировке: 3,0 N·m
• Ток холостого хода: 0,15 A
• Номинальный ток: 3,1 A
• Ток при блокировке: 19,2 A
• Сопротивление линии: 2,5 Ω
• Индуктивность линии: 1,3 mH
• Back-EMF: 16,5 mV/rpm
• Крутильная константа: 0,15 Nm/A
• KV: 60 rpm/V
• Уклон скорость/крутящий момент: 974 rpm/Nm
• Инерция ротора: 61 g·cm^2
• Вес: 138 g
