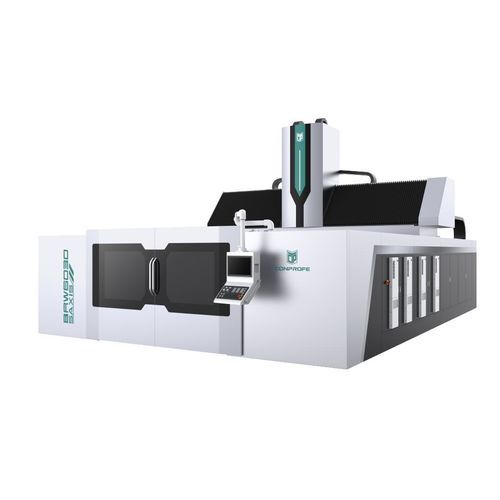

Обрабатывающий центр ЧПУ 5 осей BRW6030

вертикальныйдля стекладля алюминия

Обзор продукта

• Портальная (гантри) конструкция с оптимизированными подвижными элементами для максимальной жесткости и динамических характеристик при высокоточной обработке
• Термосимметричная конструкция, подтвержденная методом конечных элементов (FEA), минимизирует тепловые деформации при длительных производственных циклах
• Корпус из чугуна для превосходного демпфирования вибраций, стабильности и надежной динамической производительности резания
• Непрерывное совершенствование конструкции и жесткости с помощью FEA для обеспечения долгосрочной размеров стабильности
• Оси X/Y/Z оснащены системой водяного охлаждения для снижения теплового влияния на точность станка

Основные характеристики

• Опционально доступны высокоточные A/C фрезерные головки FISCHER или KESSLER
• Стандартная система обратной связи с энкодером и циркуляционное водяное охлаждение шпинделя для поддержания теплового баланса шпинделя; осевое тепловое удлинение шпинделя ≤ 0,02 мм после непрерывной высокоскоростной работы
• Все вращающиеся и механические компоненты динамически сбалансированы и протестированы
• Гибкие кожухи-защиты для направляющих стола (ось X), направляющих балки (ось Y) и направляющих корпуса шпинделя (ось Z)
• Полностью закрытая зона обработки с внутренними панелями из нержавеющей стали, задерживающими более 90% крупных частиц
• Быстрый отклик: моментальный старт/стоп, регулируемая скорость разгона и движения для быстрых и точных перемещений
• Разработан для длительного срока службы и низких эксплуатационных расходов с минимальным износом элементов привода

Примеры применения

• Предназначен для высокоточной и высокоэффективной обработки авиационных композитных материалов
• Типичные материалы: Nomex и алюминиевый сотовый наполнитель, углеродные композиты, углеродные препформы, стекловолокно, пенопласты, кевлар, PBO-волокно

Технические характеристики
Модель: BRW6030-5AXIS
Ходы X/Y/Z: 6,000 / 3,000 / 1,250 mm
Размер рабочего стола: 6,000 x 3,000 mm
Конус шпинделя: HSK-A63
Скорость шпинделя: 50 - 24,000 rpm
Мощность двигателя: 37 kW
Скорость быстрого перемещения X/Y/Z: 50,000 / 50,000 / 40,000 m/min
Скорость подачи X/Y/Z: 1 - 25,000 m/min
Точность позиционирования X/Y/Z: 0.03 / 0.02 / 0.01 mm
Повторяемость X/Y/Z: 0.015 / 0.01 / 0.005 mm
Вместимость инструмента (полная): 40 (60 опция)
Масса нетто машины: ≈75,000 kg
Размеры машины (Д x Ш x В): 10,000 x 7,000 x 7,300 mm
CNC-контроллер: SIEMENS One (HEIDENHAIN опция)
