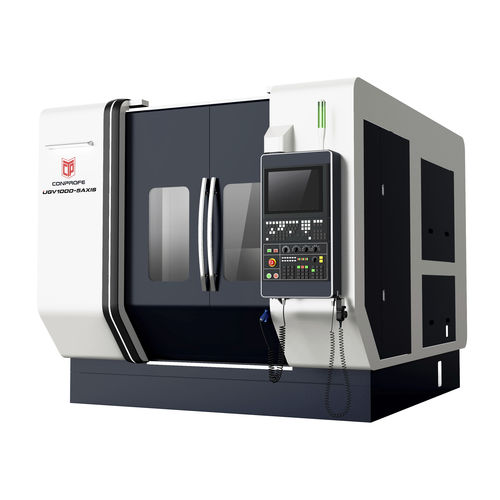

Ультразвуковой Обрабатывающий центр ЧПУ UGV1000 5 осейвертикальныйс рамой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с рамой, с поворотным столом, со стойкой
- Обрабатываемое вещество
- для нержавеющей стали, для алюминия, для стали, для меди, для чугуна, для цветных металлов, для композитов, для пластмасс, для стекла, для кварца, для керамического материала
- Передний конец шпинделя
- HSK-100-A
- Количество инструментов
- 40 инструментов
- Сопутствующие функции
- для фрезерования, для гравировки, для резки, для сверления
- Применение
- для автомобильной промышленности, для тяжелых работ, для крупногабаритных деталей, для производства небольших деталей, для стоматологии, для оптики, для тяжелой обработки, для авиационной промышленности, для изготовления штампов и пресс-форм, для производства алюминия, для деталей большого диаметра, для черной металлургии, для алюминиевых профилей, для аэронавтики, для титана, для небольших деталей, для форм, для использования в медицине, для чугуна
- Другие характеристики
- высокоскоростной, с высокой скоростью, высокоэффективный, компактный, высокой точности, все в одном, ультразвуковой, высокая жесткость, для микрообработки, простая головка, с высокой производительностью, с прямым приводом, высокая мощность, для производства, с автоматическим устройством смены инструментов
- Ход Х
1 100 mm
(43,31 in)- Ход Y
1 100 mm
(43,31 in)- Ход Z
700 mm
(27,56 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 12 000 rpm
(75 398 rad.min-1)- Вращение стола (ось C)
360 °
- Скорость подачи по оси X
30 000 mm/min
(19,69 in/s)- Скорость подачи по оси Y
30 000 mm/min
(19,69 in/s)- Грузоподъемность стола
1 000 kg
(2 205 lb)- Вес инструментов (макс)
25 kg
(55,1 lb)- Точность позиционирования
0,006 mm
(0,00024 in)- Повторяемость
0,005 mm
(0,0002 in)- Общий вес
25 000 kg
(55 115,57 lb)- Габаритная длина
3 200 mm
(126 in)- Габаритная ширина
4 200 mm
(165,4 in)- Общая высота
4 000 mm
(157,5 in)
Описание
Одновременная 5-осевая система Siemens 840Dsl (функция RTCP)
С ультразвуковой функцией, MQL функция опционально
Высокая скорость, высокая эффективность, высокая точность
Компактная структура, небольшой размер
Применения:
Для обработки твердых хрупких материалов (таких как керамика, стекло, сапфир, кварц, карбид кремния, композит углеродного волокна и так далее) и металлических заготовок (таких как алюминий, медь, сталь, чугун и так далее)
Для обработки заготовок с криволинейной и сложной структурой
Прикладные отрасли: 3C, аэрокосмическая, медицинская, автомобильная, новая энергетика, 5G
Стандартная конфигурация:
Система охлаждения
Централизованная автоматическая система смазки
Охладитель шпинделя
Контактное устройство для установки инструмента
Линейные энкодеры HEIDENHAIN
Контроллер маховика
Электрический шкаф Теплообменник
Продувочный пистолет
Светодиодная рабочая лампа
Трехцветная сигнальная лампа
Защитная блокировка
одновременная 5-осевая обработка (с функцией RTCP)
Система защиты от столкновений
Дополнительная конфигурация:
Высокоточный 3D-датчик
Лазерное устройство для установки инструмента
Ультразвуковой прибор для измерения амплитуды
Синхронный электрический шпиндель с постоянным магнитом
Коллектор масляного тумана
Автоматическая дверь
---
