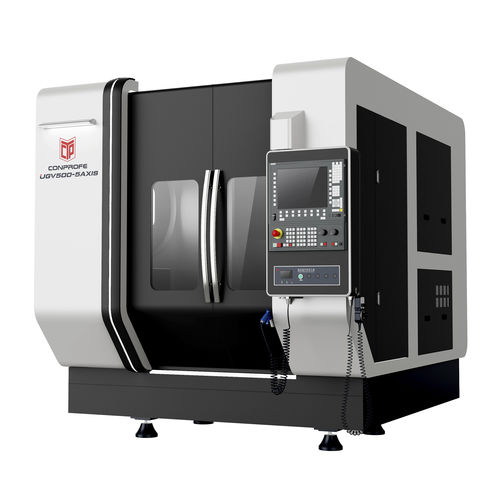

Ультразвуковой Обрабатывающий центр ЧПУ UGV5005 осейвертикальныйс рамой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с рамой, со стойкой, с поворотным столом
- Обрабатываемое вещество
- для стали, для алюминия, для чугуна, для меди, для цветных металлов, для нержавеющей стали, для композитов, для пластмасс, для керамического материала, для стекла, для кварца
- Передний конец шпинделя
- HSK A-63
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования, для гравировки, для резки, для сверления
- Применение
- для автомобильной промышленности, для авиационной промышленности, для форм, для крупногабаритных деталей, для изготовления штампов и пресс-форм, для высоких нагрузок, для небольших деталей, для использования в медицине, для черной металлургии, для оптики, для стоматологии, для производства алюминия, для титана, для аэронавтики, для деталей большого диаметра, для производства небольших деталей, для чугуна
- Другие характеристики
- высокая жесткость, с высокой скоростью, для производства, высокоэффективный, с высокой производительностью, для микрообработки, ультразвуковой, простая головка, все в одном, компактный, с прямым приводом, высокая мощность, высокоскоростной, высокоточный, CE, с автоматическим устройством смены инструментов
- Ход Х
520 mm
(20,47 in)- Ход Y
520 mm
(20,47 in)- Ход Z
460 mm
(18,11 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 20 000 rpm
(125 664 rad.min-1)- Вращение стола (ось C)
360 °
- Скорость подачи по оси X
20 000 mm/min
(13,12 in/s)- Скорость подачи по оси Y
20 000 mm/min
(13,12 in/s)- Грузоподъемность стола
300 kg
(661 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Точность позиционирования
0,004 mm
(0,00016 in)- Повторяемость
0,003 mm
(0,00012 in)- Общий вес
10 000 kg
(22 046,23 lb)- Габаритная длина
2 220 mm
(87,4 in)- Габаритная ширина
3 217 mm
(126,7 in)- Общая высота
2 800 mm
(110,2 in)
Описание
Одновременная 5-осевая система Siemens 840Dsl (функция RTCP)
С ультразвуковой функцией, MQL функция опционально
Высокая скорость, высокая эффективность, высокая точность
Компактная структура, небольшой размер
Применения:
Для обработки твердых хрупких материалов (таких как керамика, стекло, сапфир, кварц, карбид кремния, композит углеродного волокна и так далее) и металлических заготовок (таких как алюминий, медь, сталь, чугун и так далее)
Для обработки заготовок с криволинейной и сложной структурой
Прикладные отрасли: 3C, аэрокосмическая, медицинская, автомобильная, новая энергетика, 5G
Стандартная конфигурация:
Система охлаждения
Централизованная автоматическая система смазки
Охладитель шпинделя
Контактное устройство для установки инструмента
Линейные энкодеры HEIDENHAIN
Контроллер маховика
Электрический шкаф Теплообменник
Продувочный пистолет
Светодиодная рабочая лампа
Трехцветная сигнальная лампа
Защитная блокировка
одновременная 5-осевая обработка (с функцией RTCP)
Система защиты от столкновений
Дополнительная конфигурация:
Высокоточный 3D-датчик
Лазерное устройство для установки инструмента
Ультразвуковой прибор для измерения амплитуды
Синхронный электрический шпиндель с постоянным магнитом
Коллектор масляного тумана
Автоматическая дверь
---
