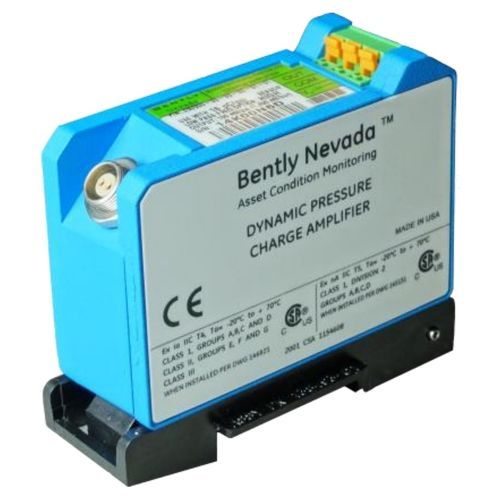

Усилитель нагрузки 350500

сигналадля давлениявыход по напряжению

Усилитель заряда динамического давления 350500 (DPCA) является компонентом системы динамического измерения давления. Эта система, отслеживающая пульсации давления, возникающие в результате нестабильности горения в газотурбинных двигателях, состоит из пьезоэлектрического датчика давления с зарядовой связью, малошумящего соединительного кабеля, усилителя заряда 350500 и устройства мониторинга. Датчик динамического давления должен быть высокотемпературным пьезоэлектрическим, преобразующим динамическое давление в выходной сигнал, масштабируемый в пикокулонах на единицу давления. Конструкция усилителя заряда 350500 позволяет использовать его с рядом датчиков, предназначенных для контроля нестабильности горения. Соединительный кабель, который соединяет датчик с усилителем заряда, представляет собой специально разработанный малошумный кабель, устойчивый к воздействию окружающей среды. DPCA 350500 предлагает два варианта соединительного кабеля. Усилитель заряда 350500 преобразует сигнал заряда датчика в выходной сигнал напряжения с низким сопротивлением. Этот сигнал подходит для мониторов Bently Nevada, таких как монитор динамического давления 3500/64. Электрический интерфейс от монитора к усилителю заряда, состоящий из питания -24 В пост. тока, общего и сигнального, такой же, как и для проксимитора Bently Nevada. Между усилителем заряда и устройством мониторинга можно использовать соответствующие защитные барьеры.
