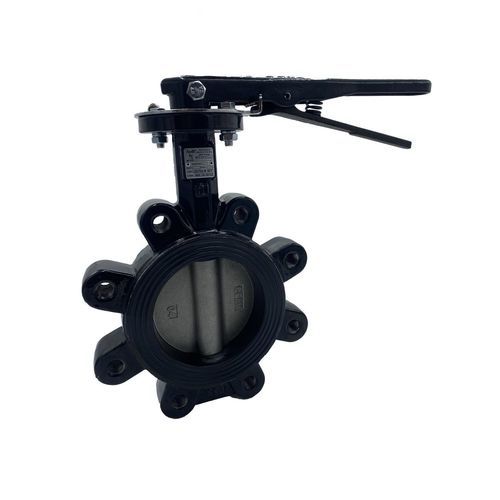

Клапан поворотный затвор LD151

с ручным управлениемдля питьевой водыдля охлаждающей воды

Обзор продукта
Серии дисковых затворов Apollo LD151 (lug) и WD151 (wafer) из ковкого чугуна предназначены для промышленных, коммерческих и HVAC/механических систем. Доступны размеры 2"–24" (LD151 lug: 2"–24"; WD151 wafer: 2"–12"). Совместимы с фланцами ANSI 125# и 150# и имеют верхнюю плиту ISO 5211 для прямого монтажа пневмо-приводов и редукторов. Соответствуют MSS SP-67 и API 609; LD151 (3"–24") удовлетворяют требованиям AWWA C-504. Подходят для двунаправленного герметичного (dead-end) использования на конце линии в пределах допустимого давления.

Применения

• Отопление (HVAC)
• Охлаждающие цепи
• Питьевое водоснабжение

Размеры (выбранные значения)
d1: 469,9 мм
DN1: 8"
l1: 32 мм
d2: 610,1 мм
DN2: 8"
l2: 32 мм
M1: 63 мм
M2: 356 мм
H: 289 мм
h1: 45 мм
Y: 45 мм
V: 244 мм

Информация о продукте
артикул: Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
артикул с GTIN: LD15108SE11 (00191988183011)
номер продукта с GTIN: LD15108SE11 (00191988183011)
производитель: Aalberts integrated piping systems Americas, Inc. (Apollo)
группа изделий: LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
размер: 8"
вес: 43,5 lb

Характеристики

• цвет: черный
• материалы: корпус из ковкого чугуна (ASTM A536 65-45-12)
• отделка: нет
• форма: прямая
• тип соединения: lug
• уплотнение: EPDM

Технические данные

• макс. рабочее давление (жидкость): 200 psi
• мин. температура среды: 32 °F
• макс. температура среды: 200 °F

Общие сведения

• группа продуктов: арматура (EPDM)
• класс ETIM: EC010910 Дисковый затвор
• страна происхождения: Таиланд
• бренд: Apollo
• серия: LD151
• тип продукта: LD151
• UNSPS: 40141619

Характеристики / Технические спецификации

• Артикул: LD15108SE11
• GTIN / EAN: 00191988183011
• Размер (номинальный диаметр): DN 200 (8")
• Вес: 43,5 lb
• Материал корпуса: Чугун (ASTM A536 65-45-12)
• Материал диска: Нержавеющая сталь
• Материал вала: Нержавеющая сталь
• Первичное уплотнение вала: нитрильный каучук (NBR)
• Седло / уплотнение: EPDM
• Макс. рабочее давление (жидкость): 200 psi
• Диапазон температур среды: 32 °F до 200 °F
• Тип соединения: Lug
• Внешний диаметр трубы всех соединений: 469,9 мм (18,5")
