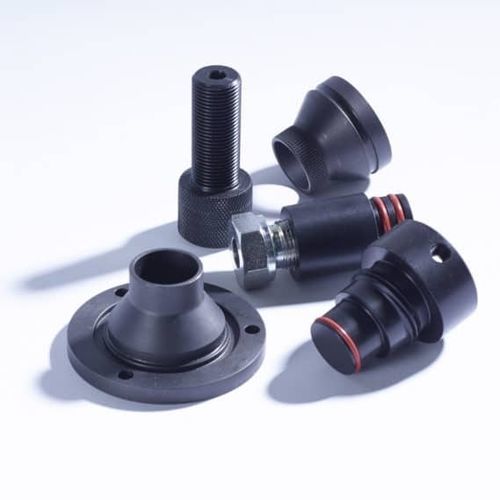

Резьбовая вставка XA series

из металлаиз сталииз композита

Некоторые вставки предназначены для непосредственного ламинирования в композитную оснастку, а некоторые - специально для использования в металлической оснастке. вставка 3/8" BSP (XA-0002) Обрабатываемая стальная вставка 3/8" BSP для ламинирования в композитные формы RTM. Может использоваться с XA-0003, чтобы принять 6 мм трубы или в качестве вакуумного соединения фланца формы (см. XA-0304). Фланцевый вакуумный штуцер с быстроразъемным соединением GEKA (XA-0304) Вставка для фланцевого вакуумного соединения. Подходит для вакуумного соединения GEKA. Для ламинирования в композитных формах. Другие соединения/фитинги, подходящие к этой вставке, доступны по запросу Вентиляционный вкладыш для пресс-формы (XA-0003) Вкладыш используется в сочетании с вставкой 3/8" BSP для уменьшения диаметра вентиляционного отверстия, для использования с 6 мм трубой Delrin. вставка 20 мм холостая - включает 2 уплотнительных кольца (XA-0005) Пустой фитинг Delrin для использования с 20-мм вставкой XA-0014. Поставляется с внутренним отверстием 3/8" BSP, но без сквозного отверстия. Оно может быть просверлено заказчиком в соответствии с требованиями или использовано в качестве заглушки. вставка для пресс-формы 20 мм (XA-0014) Вставка для установки вакуумного улавливателя или вставки для трубы порта впрыска. Предназначена для ламинирования в композитных формах. Резьбовая вставка для пресс-формы с клапаном впрыска - в комплекте 1 х уплотнительное кольцо (XA-1501) Резьбовая вставка для установки клапана впрыска; также подходит для установки 20-мм заготовки (XA-0005) или 6/10-мм трубных вставок (XA-0311 & XA-0312) Предназначены для ламинирования в композитную форму Резьбовая вставка для литьевых клапанов (для использования в обработанной металлической форме) (XA-1519) Резьбовая вставка для установки клапана впрыска; также подходит для 20-мм заготовки вставки (XA-0005) или 6/10-мм трубной вставки (XA-0311 & XA-0312) Закрепляется болтами в обработанной металлической форме
