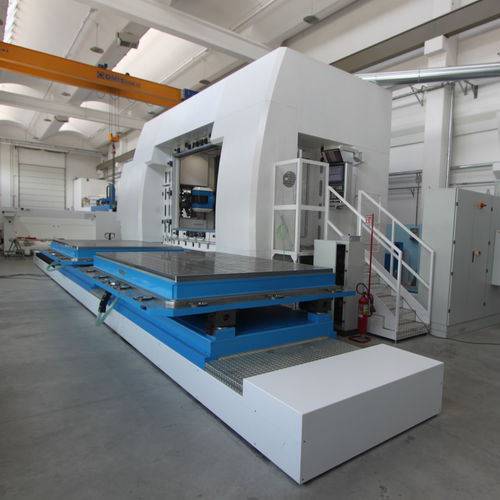

5-осный фрезерный станок с ЧПУ MONNALISA

вертикальныйгоризонтальныйс рамой

Monnalisa – это инновационный горизонтальный 5-ти координатный фрезерный центр, специально разработанный для обработки монолитных, конструкционных, крупногабаритных алюминиевых деталей, особенно подходящий для применения в аэрокосмической промышленности. Перемещение осей и внимание к их движению Каретка X состоит из жесткой двойной чугунной колонны, и ее передвигают 4 редуктора со встроенной шестерней и 4 бесщеточных двигателя. Конфигурация Gantry представляет две системы Twin Drive для компенсации любого люфта с помощью электронной предварительной нагрузки. Ось Y установлена на роликовых скользящих блоках, которые скользят по направляющим, размещенным на сплавах оси Х; ось Z образована параллелепипедной выпрямленной структурой, которая скользит по роликовым скользящим блокам, чьи направляющие размещены вместо этого по сплаву оси Y. Вертикальная ось поперечной системы / ударного штемпеля соответствует осям Y и Z, и состоит из двух интегрированных структур корпус в корпусе. Положение каретки определяется по линиям оптического кодирования и нагнетательным трубам, изготовленным компанией Heidenhain. Чрезвычайно жесткая структура из чугуна Конструкция машины изготовлена из чугуна и усилена в стратегических точках, что также обеспечивает большую жесткость и динамику при минимальном температурном дрейфе. Машина оснащена датчиком температуры PT100, который используется при любом возможном обновлении. Автоматический магазин оснастки повышенной емкости Стойка со 120 инструментами, расположена сбоку и соответствующим образом защищена от стружки и пыли, когда не используется.
