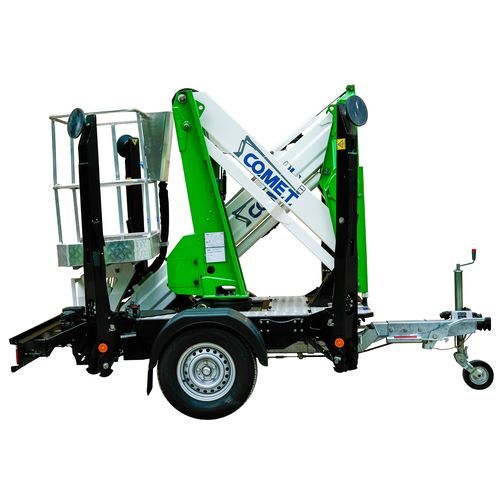

Прицепной телескопический подъемник XTRAILER 14

мобильныйколесныйгибридный

Краткое описание X Trailer - 14-метровая рабочая платформа, буксируемая на прицепе. Простое транспортное средство, которое можно буксировать обычным автомобилем, идеально подходит для широкого спектра использования. Благодаря небольшим размерам, им легче маневрировать в узких местах или во время поездок и использования. Компактная конструкция позволяет транспортировать его по узким дорогам или в местах с ограниченным пространством. Основные характеристики

• РАБОЧАЯ ВЫСОТА 14 м
• МАКС. LATERAL OUTREACH 6,5 м
• BASKET FLOOR 12 м
• BRIDGING HEIGHT 5 м
• MAX. Вместимость корзины 200 кг - 2 человека
• ГИДРАВЛИЧЕСКИЕ ВНЕШНИЕ СИСТЕМЫ n.4
• ВРАЩЕНИЕ 360°
• КОНТРОЛЬ 100% ГИДРАВЛИЧЕСКИЙ
• ТОТ. ВЕС ПТТ 1540 кг

Основные характеристики

• Вертикальная платформа изготовлена из высокопрочной стали для обеспечения максимальной жесткости стрелы и максимальной безопасности во время работы.
• Подрамник предназначен для соединения платформы с шасси грузовика.
• Гидравлический масляный бак расположен для легкого доступа для проверки и восстановления уровня масла.
• Устойчивость обеспечивается 4 аутригерами, каждый из которых состоит из двух гидравлических домкратов с клапаном двойного действия, подключенных к основному гидравлическому контуру.
• Двойная башня для поддержки и вращения стрелы; расположена на подрамнике и обеспечивает вращение с помощью гидравлического мотора и поворотного подшипника; включает поршень, который поднимает пантограф.
• Пантограф для открытия платформы путем подъема телескопической стрелы; максимальная высота пантографа совпадает с максимальной высотой моста; пантограф состоит из 2 штанг с одновременным движением.
• Телескопическая стрела состоит из 2 элементов (1 фиксированный + 1 телескопический выдвижной).
• Корзина предназначена для поддержки и защиты оператора; платформа может перемещаться с помощью органов управления, расположенных на корзине.
• Монтируется на прицепе для присоединения к различным автомобилям и транспортным средствам. Общий вес от 1450 кг.
• 100% гидравлическое управление для плавного и точного перемещения; гидравлическая система разработана для длительного срока службы и снижения затрат на обслуживание.
• Стальная конструкция и стрелы из высокопрочной стали для общей устойчивости платформы.
• Максимальная нагрузка на крюк 100 кг; тормоз отталкивания с цепями безопасности; стояночный тормоз; задний бампер с фарами, стандартная заглушка, задние фонари и отражатели.

Техническое описание стандартных функций КОНТРОЛИ

• 100% гидравлическая система с управлением корзиной, обеспечивающая максимальную надежность и точность движений.
• Переключаемое управление корзиной и гидравлические шланги внутри стрелы работают под низким давлением (25 бар) для увеличения срока службы.
• Аварийное управление с земли.
• Полностью гидравлические органы управления позволяют выполнять два одновременных движения и обеспечивают большую чувствительность и прогрессивность маневров по сравнению с электрогидравлическими органами управления; они не подвержены электрическим повреждениям из-за дождя или влажности.
• Остановочные клапаны установлены непосредственно на каждом гидроцилиндре.
• Рычаги управления с автоматическим возвратом в положение покоя. Пульты управления расположены на: корзине (пульт управления платформой), картере (пульт управления платформой только для аварийных ситуаций), подрамнике (пульт управления аутригерами).

СИСТЕМА БЕЗОПАСНОСТИ

• Аутригеры блокируются, когда стрела не находится в положении покоя.
• Бум блокируется, когда аутригеры не полностью опущены.
• Нет необходимости в устройствах для ограничения бокового вылета; конструкция обеспечивает любое достижимое рабочее положение из корзины в пределах безопасной рабочей зоны.
• Аварийный ручной насос для обеспечения движения в случае повреждения основного насоса; позволяет возвращать стрелу и аутригеры в положение покоя.
• Все движения через гидравлические домкраты двойного действия с предохранительными клапанами двойного действия, контролирующими впуск и выпуск масла.
• Световое предупреждение, указывающее на неполное опускание аутригеров.
• Кнопка общей аварийной остановки (корзина и земля).
• Тепловое защитное устройство для электрической системы.

БАСКЕТ

• Размеры алюминиевой корзины: L1000 x W700 x H1100 мм.
• 100% гидравлическая система, обеспечивающая два одновременных движения.
• Постоянное и постепенное автоматическое выравнивание корзины с помощью независимого гидравлического контура.
• Запуск и остановка двигателя из корзины.
• Световое предупреждение для центрирования стрелы в положении покоя.
• Электрический кран питания в корзине 230 В с соответствующим краном питания в башне.
• Штанга доступа к корзине с системой гравитационного закрытия.
• Защитное устройство для ног H15 см.
• Два крюка для ремней безопасности.
• Лестница для доступа к корзине.

ВНЕШНИЕ СИСТЕМЫ

• Четыре аутригера с индивидуальным управлением.
• 100% гидравлическое независимое управление движением для идеального выравнивания машины даже на неровной поверхности.
• Гидравлический распределитель с четырьмя рычагами для одновременного или индивидуального открытия/закрытия аутригеров.
• Согласительные сигнальные лампы для каждого аутригера.
• Сигнальные лампы для правильного закрытия аутригеров для безопасного движения по дороге.

НАСОС

• Гидравлический насос в сочетании с бензиновым двигателем.
• Счетчик часов для контроля рабочего времени и частоты плановых проверок.

ПОКРАСКА

• Высококачественная покраска, защищающая металлические компоненты от коррозии. Стандартный цвет: БЕЛЫЙ/ЗЕЛЕНЫЙ.

ГАРАНТИЯ

• 12 месяцев с даты поставки.
• Руководство по эксплуатации и техническому обслуживанию прилагается.
• Руководство по запасным частям прилагается.
• Гидравлические и электрические схемы прилагаются.

ОПЦИИ (ДОПОЛНИТЕЛЬНАЯ СТОИМОСТЬ)

• Дополнительный электрический двигатель 230В для работы в закрытых помещениях.
• Намотчик кабеля.
• Двигатель.
• Версия с дополнительным электрическим двигателем 230В только вместо бензинового двигателя.
• Версия с дизельным двигателем вместо бензинового двигателя.
• Версия с гибридной системой (двигатель + батареи).
• Версия только с батареями.
• Удлиненная алюминиевая корзина L1400 x W700 x H1100 мм с поворотом корзины на 90° + 90°.
• Четыре выносные опоры 300 x 300 x 30 мм и две опоры.
• Ремни безопасности.
• Стеклопластиковая корзина L1400 x W700 x H1100 мм с изоляцией до 5000 В.
• Специальный цвет (увеличенный срок поставки).

Caractéristiques / spécifications techniques

• Рабочая высота: 14 м
• Максимальный боковой вылет: 6.5 м
• Высота пола корзины: 12 м
• Высота борта: 5 м
• Максимальная грузоподъемность корзины: 200 кг (2 человека)
• Вращение: 360°
• Гидравлические аутригеры: 4
• Управление: 100% гидравлическое (управление корзиной и наземное аварийное управление)
• Общий разрешенный вес (PTT): 1540 кг (примечание: указана общая масса, начиная с 1450 кг)
• Максимальная нагрузка на крюк: 100 кг
• Стандартные размеры корзины: L1000 x W700 x H1100 мм (опционально L1400 x W700 x H1100 мм)
• Привод: гидравлический насос + бензиновый двигатель (возможны альтернативные варианты силовых агрегатов)
• Стандартный цвет: БЕЛЫЙ/ЗЕЛЕНЫЙ
