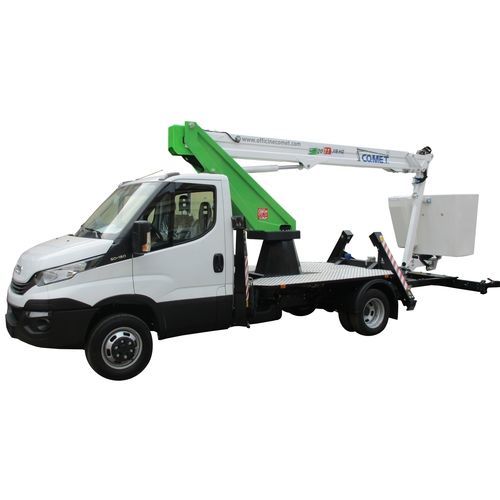

Фиксированная подъемная платформа 20 | 2 | 9 (11) HQ JIB

на грузовикеэлектрогидравлическаядля строительства

Автовышка New Eurosfilo 20|2|9(11) HQ JIB - это идеальное решение для безопасной работы на высоте до 20 метров с горизонтальным вылетом 9 или 11 метров. - РАБОЧАЯ ВЫСОТА: 20 м - МАКС. БОКОВОЙ ВЫЛЕТ: 9 – 11 м - ПОЛ КОРЗИНЫ: 18 м - ГРУЗОПОДЪЕМНОСТЬ: 230 кг – 2 человека - ГИДРАВЛИЧЕСКИЕ ОПОРЫ: 4 - ВРАЩЕНИЕ: 360° непрерывное - УПРАВЛЕНИЕ: 100% ГИДРАВЛИЧЕСКОЕ НИЗКОГО ДАВЛЕНИЯ - МИНИМАЛЬНАЯ ПОЛНАЯ МАССА: 6 тонн Автовышка из высокопрочной стали для максимальной жесткости стрелы и максимальной безопасности при работе. Подрамник предназначен для соединения платформы с шасси грузовика. Гидравлический масляный бак в легкодоступном месте для проверки и восстановления уровня масла. Стабильность обеспечивается 4 опорами, каждая пара состоит из двух гидравлических домкратов двойного действия, подключенных к основной гидравлической системе. Башня двойного назначения для поддержки и вращения стрелы. Один гидравлический двигатель, соединенный с редуктором, позволяет осуществлять непрерывное вращение на 360° на поворотном круге. Вращающийся соединитель, установленный внутри башни, позволяет осуществлять движения без скручивания шлангов. Телескопическая стрела состоит из 3 элементов (1 фиксированный + 2 телескопических удлинения). Шланги и трубы расположены внутри конструкции стрелы для максимальной защиты от повреждений или случайного падения инструментов и т.д. Телескопическая стрела позволяет осуществлять вертикальные и горизонтальные движения. Шарнирная стрела (JIB) позволяет преодолевать препятствия в рабочей зоне. Она расположена на конце телескопической стрелы и предоставляет возможность работать на высоте в недоступной рабочей позиции. Корзина предназначена для поддержки и защиты операторов. Автовышка может перемещаться с помощью управления, расположенного на корзине. 100% гидравлическое управление с пропорциональной системой низкого давления (только 25 бар) в корзине позволяет осуществлять постепенные и точные движения. Гидравлическая система низкого давления гарантирует долгий срок службы платформы с минимальными затратами на обслуживание. Стальная конструкция и стрелы изготовлены из высокопрочной стали, чтобы обеспечить высокую стабильность всей платформы. Боковой вылет до 9 м с 230 кг (2 чел.) в корзине и боковой вылет до 11 м с 120 кг (1 чел.) Техническое описание стандартных функций - УПРАВЛЕНИЕ: 100% гидравлическое управление корзиной для максимальной надежности и точности; аварийное управление с земли; полностью гидравлическое управление позволяет осуществлять 2 одновременных движения и обеспечивает большую чувствительность в прогрессивных и постепенных маневрах по сравнению с электро-гидравлическим управлением; запорные клапаны, установленные непосредственно на каждом гидравлическом цилиндре; рычаги управления с автоматическим возвратом в исходное положение; движения платформы активируются рычагами на корзине, башне (только в аварийных случаях) и подрамнике (панель управления опорами). - СИСТЕМА БЕЗОПАСНОСТИ: Блокировка опор-стрелы; блокировка стрелы и опор, когда ВОМ в кабине не включен; устройство обнаружения нагрузки; аварийный ручной насос для всех движений в случае отказа основного насоса; гидравлические домкраты двойного действия с клапанами безопасности двойного действия; магнитный желтый проблесковый маячок на кабине автомобиля; сигнальная лампа в кабине грузовика для не полностью опущенных опор; общая кнопка аварийной остановки; термозащитное устройство для электрической системы; устройство безопасности для предотвращения подключения стартера, если двигатель включен. - КОРЗИНА: Размеры L1400xW700xH1100мм; гидравлическое вращение 90° + 90°; 100% гидравлическая система для 2 одновременных движений; автоматическое выравнивание с независимой гидравлической системой; запуск и остановка двигателя из корзины; сигнальная лампа для центрирования стрелы при складывании; электрическая розетка 230В в корзине и башне; доступная планка с системой гравитационного закрытия; устройство защиты ног H15см; 2 крюка для страховочных ремней. - ОПОРЫ: 4 опоры с индивидуальным управлением; 100% гидравлическое независимое и отдельное управление; гидравлический распределитель с 4 рычагами для одновременной или индивидуальной работы; сигнальные лампы согласия для опор. - НАСОС И ВОМ: Функции ВОМ зависят от типа транспортного средства; сигнальная лампа в кабине для включенного ВОМ; шестеренный насос с расходом 20л/мин на холостом ходу двигателя; счетчик часов в кабине для планирования технического обслуживания. - КУЗОВ: Алюминиевая платформа; эргономичные лестницы на подрамнике; задний бампер; поддержка стрелы в положении покоя. - ОКРАСКА: Высококачественная окраска для защиты от коррозии; стандартный цвет: БЕЛЫЙ/ЗЕЛЕНЫЙ. - МОНТАЖ: Крепление к транспортному средству, гидравлические и электрические соединения, балластировка при необходимости. - ГАРАНТИЯ: 12 месяцев с даты поставки; включает руководство по эксплуатации и техническому обслуживанию, руководство по запасным частям, гидравлические и электрические схемы. - ОПЦИИ (ДОПОЛНИТЕЛЬНАЯ СТОИМОСТЬ): Аварийный электронасос 12/24В, дополнительный магнитный желтый проблесковый маячок, регулируемый рабочий свет 60Вт, электрическая розетка 12/24В в корзине, ящик для инструментов, 4 опорные пластины 400x400x40мм, опоры для пластин, подготовка для системы сжатого воздуха-воды, вспомогательный электрический двигатель 230В, водонепроницаемый боковой шкаф из нержавеющей стали, алюминиевые боковые панели, стойка для дорожных знаков, держатель для дорожных конусов, противооткатный упор, страховочный ремень, усиленный подрамник для грузовиков 4x4, усиленный подрамник для грузовиков 6т-12т, усиленный подрамник для грузовиков более 12т, корзина из стекловолокна, изолированная до 5000В/более 5000В, более длинная корзина из алюминия/стекловолокна, специальный цвет, гидравлический разъем для мощных инструментов, полный ассортимент гидравлических инструментов, устройство обнаружения нагрузки, огнетушитель, опции KITB. Ключевые характеристики / Технические особенности - Рабочая высота: 20 м - Макс. боковой вылет: 9 – 11 м - Пол корзины: 18 м - Грузоподъемность: 230 кг (2 человека) - Гидравлические опоры: 4 - Вращение: 360° непрерывное - Управление: 100% гидравлическое, низкого давления - Минимальная полная масса: 6 тонн - Размеры корзины: L1400 x W700 x H1100 мм - Гидравлическая система: пропорциональная, низкого давления (25 бар) - Гарантия: 12 месяцев с момента поставки
