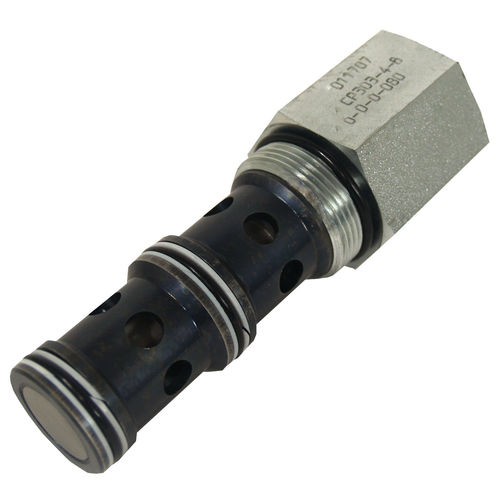

CP300-4 представляет собой 10-размерный компенсатор давления с регулировкой расхода и ограничительным типом. Компенсаторы давления ограничительного типа представляют собой трехходовые клапаны, работающие последовательно с фиксированным или переменным регулирующим отверстием. Компенсатор давления расположен ниже отверстия и имеет пружинный смещение в открытое положение, как показано на примере схемы. Золотник "чувствует" давление по обе стороны контрольного отверстия и изменяет его ограничение для поддержания постоянного перепада давления через контрольное отверстие, поддерживая тем самым постоянный расход.
Применение
Общими областями применения являются все контуры, требующие компенсированного регулирования расхода, идущие к одному приводу или контуру. Компенсаторы давления дают возможность проектировщику контура добавить компенсацию давления к любому неподвижному или регулируемому отверстию. Это гарантирует, что поток и скорость вращения привода будут поддерживаться независимо от системы и рабочего давления
---
