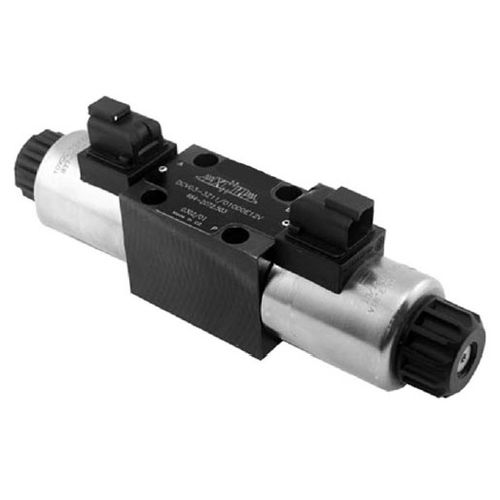

Электромагнитный клапан с контролируемым приводом DCV 05 Series

4 каналагидравлическийDIN

Регулирующие клапаны DCV 05 состоят из: корпуса (1), управляющей катушки (5), центрирующих пружин (4) и управляющих электромагнитов (2, 3). Трехпозиционные распределители имеют два электромагнитных клапана и две пружины. Два позиционных распределителя имеют один электромагнитный клапан и одну возвратную пружину. Рабочие электромагниты являются постоянными и питаются через разъемы A и B (6, 7). Для питания от сети переменного тока соленоиды оснащены выпрямителями, встроенными непосредственно в катушку. Разъемы заказываются отдельно. Ослабив гайку (8), можно повернуть соленоид в четырех положениях на 90° друг от друга. При условии, что давление в Т-образном порту не превышает 360 фунтов на кв. дюйм [25 бар], клапан можно приводить в действие с помощью ручного управления (9). Корпус клапана (1) покрыт фосфатом. Рабочие электромагниты (2, 3) оцинкованы. - 3-позиционные, 4-позиционные и 2-позиционные, 4-позиционные распределители - Электромагниты могут быть закреплены в трех положениях на расстоянии 90° друг от друга - Нажмите кнопку ручного переопределения - Установочные размеры согласно DIN 24340 и ISO 4401
