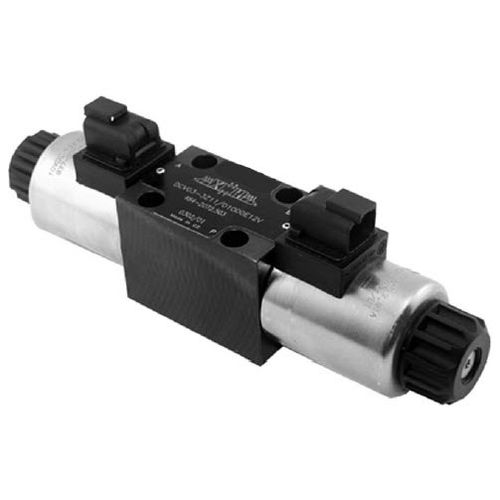

Электромагнитный клапан с контролируемым приводом DCV 03 Series

4 каналагидравлическийDIN

Регулирующие клапаны DCV 03 состоят из: корпуса (1), управляющей катушки (5), с двумя центрирующими пружинами (4) и соленоидами цилиндрического действия (2, 3). Трехпозиционные распределители имеют два электромагнитных клапана и две пружины. Двухпозиционные распределители имеют либо один электромагнитный клапан и одну возвратную пружину, либо два электромагнитных клапана в сборе со стопорным узлом. Рабочие электромагниты постоянного тока. Для питания от сети переменного тока соленоиды оснащены выпрямителем, который встроен непосредственно в катушку. Штекерные разъемы (6, 7) можно поворачивать на 90°. Ослабив гайку (8), можно повернуть соленоиды на 360°. Это позволяет заменять электромагниты без открытия клапанов. В случае неисправности электромагнитного клапана или отказа электропитания катушка может быть приведена в действие ручным управлением (9) при условии, что давление в Т-образном порту не превышает 25 бар [360 psi]. Корпус клапана (1) покрыт фосфатом. Рабочие электромагниты (2, 3) оцинкованы. - 3-позиционные, 4-позиционные и 2-позиционные, 4-позиционные распределители - Цилиндрические соленоиды управления с отдельными катушками управления - разъем может поворачиваться на 90° - 4-х сухопутная катушка - снижение функциональной зависимости от вязкости жидкости - Нажмите кнопку ручного переопределения - Установочные размеры согласно ISO 4401- 03-02-0-94 и DIN 24340-A6
