Модель 88: 3-тонный пневматический ударный маркер одностороннего действия

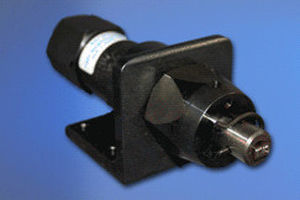

Модель 88 3-TON: Цилиндр ударной маркировки Columbia model 88 представляет собой прочный пневматический цилиндр со встроенным держателем штампов на конце штока. Модель 88 обеспечивает мощный ударный удар до 3 тонн при давлении 80 фунтов на кв. дюйм (80 фунтов на кв. дюйм). Запатентованные амортизирующие бамперы на обоих концах штока предотвращают повреждение маркировочного устройства при выталкивании на передний ход и уменьшают удар при обратном ходе. Модель 88 является надежным маркером при очень низких инвестиционных затратах. Стержень имеет пружинное возвратное действие, в то время как эффективная система вентиляции под давлением обеспечивает мгновенный возвратно-поступательный ход. Маркеры модели 88 с пневматическим ударом имеют шпончатый невращающийся стержень и 2,5-дюймовый ход.
Особенности:
- 3 Монтажные стили включают в себя стандартный угловой кронштейн, угловой кронштейн с обратной стороны и прямую подпластину. Специальные крепления предоставляются по запросу.
- 3 стандартных стиля стержней для хранения штампов предлагают многосимвольный OA или OAS38, а также односимвольный OB
- 2 различных места расположения воздушных портов: стандартное торцевое или боковое отверстие для установки в ограниченном пространстве
- Стандартная система требует смазанного воздуха
Технические характеристики
Рекомендуемый воздушный шланг: минимум 3/8"
Рекомендуемый воздушный клапан: 3/8" 3- или 4-ходовой электромагнитный клапан
Рабочее давление: от 20 до 80 фунтов на кв. дюйм (кг/кв. дюйм)
Макс. Маркировочное давление: 6000 фунтов (при 80 фунт/кв. дюйм)
Штамповочные емкости Род Стиль "Б"
(1) Круглая вставка Pc CM8X может маркировать до 1/4" символа.
Маркировка емкости стержня Стиль "A"
(4) ПК 1/16 дюйма Шар. CMG06 Штамповочные вставки
(2) ПК 1/8 дюйма Шар. Вставки CMG13 Штамповки
Штамповочные емкости Род Стиль "AS38"
(6) ПК 1/16 дюйма Шар. CMG06 Штамповочные вставки
(3) ПК 1/8 дюйма Шар. Вставки CMG13 Штамповки
---
