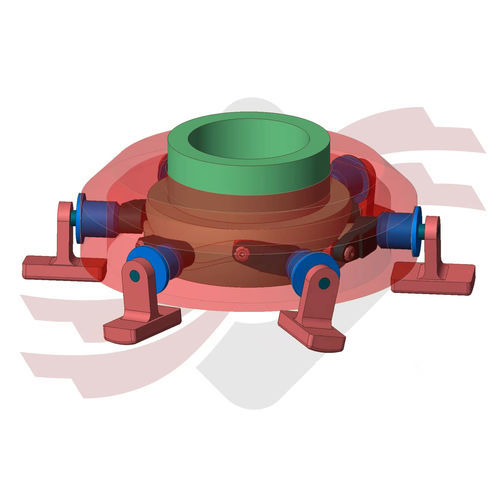

Кулачок по индивидуальному заказу

радиальный

Сфероконический кулачок можно считать развитием и оптимизацией цилиндрического кулачка. На рисунках ниже схематично показаны принципы работы цилиндрического (рис.1) и сфероконического кулачка (рис.2) Основное различие между сфероконическим и цилиндрическим кулачком заключается в ориентации следящего элемента в колесе следящего элемента (C). В цилиндрическом кулачке ось последователя параллельна оси выходного вращения, а в сфероконическом кулачке ось вращения последователя (C) всегда проходит через точку пересечения оси вращения кулачка (B) и оси выходного вращения (A) В сфероконическом кулачке, в отличие от обычно используемого цилиндрического кулачка, поверхность контакта между последователем и профилем кулачка является постоянной, используя всю высоту последователя. В цилиндрическом кулачке высота контактной поверхности изменяется во время вращения. По этой причине инженеры должны увеличить диаметр цилиндрического кулачка для достижения лучшего контакта, но при этом снижается компактность и скорость машины. Контакт между профилем кулачка и следящим элементом не создает осевого скольжения, поэтому трение уменьшается и: ▪ повышается эффективность ▪ повышается надежность ▪ увеличивается срок службы ▪ увеличивается рабочая скорость ▪ сокращается техническое обслуживание
