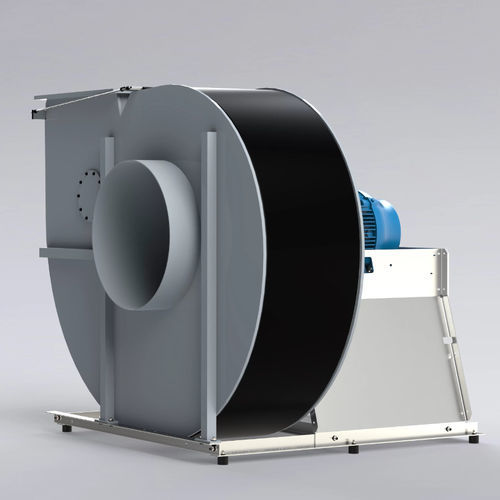

Радиальный вентилятор Colasit CHVN - это высоконапорный вентилятор для больших объемов до 132000 м³/ч и высоких давлений до 5300 Па. Этот прочный пластиковый вентилятор доступен в различных материалах и системах привода и обеспечивает высочайший уровень надежности. Благодаря возможности конфигурирования для различных применений и многих агрессивных сред, этот радиальный вентилятор также подходит для опасных зон ATEX 1 и 2.
Конструкция
- Одноступенчатый, всасывание с одной стороны
- Прямой или клиноременный привод
- Маркировка CE
Характеристики
Статическое давление
мин. 400 Па до макс. 5300 Па
Эффективность (общ. мех.)
макс. 74%
Корпус
- Изготавливается из полиэтилена, полипропилена, полипропилена, полипропилена-эла, ПВДФ, ПВХ
- Прочная сварная конструкция
- 6 положений выхода для вращения по или против часовой стрелки
- Защита от осколков для максимальной безопасности
- Инспекционное отверстие в корпусе
- Корпус можно снять для очистки вентилятора
Рабочее колесо
- Изготавливается из полипропилена, полипропилена, полипропилена-эла, поливинилденфторида
- Лопасти крыльчатки загнуты назад
- Передача усилия через стандартную коническую стопорную втулку или принудительную посадку
Привод
- Прямой привод: Рабочее колесо установлено непосредственно на валу двигателя
- Клиноременная передача: Передача усилия через клиноременную передачу с натяжным устройством
- Двигатель: Асинхронный двигатель
Двигатель PM (требуется с FC)
Уплотнение ступицы
- Стандартное уплотнение (минимальный зазор между ступицей и корпусом)
Опционально
- Манжетное уплотнение, одинарное или двойное (нержавеющая сталь или сплав Хастеллой)
- Рабочее колесо с задним уплотнением (отрицательное давление в области ступицы)
---
