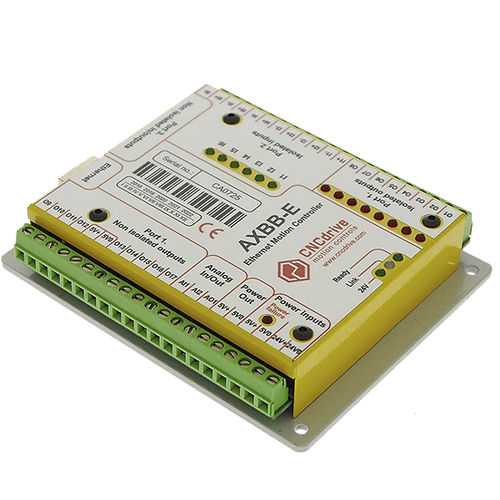

Контроллер движения ЧПУ AXBB-E

6 осейEthernetвысокая скорость

AXBB-E представляет собой комбинацию контроллера движения ЧПУ и разрывной платы с интерфейсом Ethernet. Устройство может осуществлять связь с подключением к сетевой карте управляющего компьютера. Подключение может быть выполнено как напрямую, так и через маршрутизаторы/коммутаторы в локальной сети (LAN). Это делает его отличной парой с программным обеспечением управления движением UCCNC. Устройство может использоваться для управления станками с шаговыми или серводвигателями с интерфейсами шага и направления. Имеется 8 изолированных выходов для управления реле, твердотельными реле, лазерными контроллерами и другими устройствами, требующими изоляции. Имеется 6 изолированных входов для ввода сигналов от датчиков, переключателей и кнопок. Имеется одна схема защитного насоса заряда с изолированным выходом. Контроллер может выдавать максимальную частоту шага 400 кГц и работать с 6 осями, однако на плате выведены только 8 выделенных выводов сигналов шага и направления для 4 осей, но входы/выходы на стороне программного обеспечения свободно конфигурируются на любые выводы, что позволяет при необходимости использовать все 6 осей. В дополнение к разрывным сигналам на плате имеется один порт IDC26 со стандартной распиновкой порта LPT. Кабель IDC26 - DSUB25 (в комплект поставки не входит) может быть использован для подключения к устройству дополнительной платы разветвления, совместимой со стандартным портом LPT, что позволяет расширить количество входов/выходов. Плата также имеет 2 аналоговых входных канала, которые могут работать с подключенными извне потенциометрами (в комплект поставки не входят). Рекомендуемое полное сопротивление потенциометра составляет от 1 кОм до 10 кОм. Каналы аналогового ввода могут быть использованы для программного управления параметрами превышения скорости подачи и скорости вращения шпинделя.
