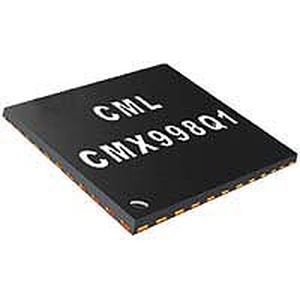

Беспроводная интегральная схема радиопередатчика CMX998
РЧ

беспроводная интегральная схема радиопередатчика
беспроводная интегральная схема радиопередатчика
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Сеть
беспроводная, РЧ

Описание

Передатчик с декартовым контуром обратной связи (CFBL) повышает эффективность и линейность передатчиков для систем модуляции с непостоянной огибающей. CMX998 представляет собой интегрированное решение для линейного передатчика с декартовой петлей обратной связи (CFBL). Действуя как квадратурный смеситель прямого преобразования I и Q на выход РЧ, он обеспечивает возможность линеаризации усилителя мощности (PA) через обратную связь с выхода PA. Включены прямые и обратные связи, схема местного генератора, включая управление фазой петли, детектор нестабильности и некоммутируемые ОУ для формирования входного сигнала. Дифференциальные входы идеально подходят для прямого подключения к стандартным модемам и интерфейсным ИС, таким как CML CMX7163 QAM Data Modem, CMX7164 Multi Mode Wireless Data Modem, CMX910 AIS Baseband Signal Processor и другим! Диапазон частот: 30 МГц - 1 ГГц Широкополосный шум: -148 дБс/Гц Последовательный интерфейс C-BUS (совместимый с SPI) Регулировка усиления, усилитель ошибок Прямой тракт с повышающим преобразователем Нисходящий преобразователь для линеаризации обратной связи Управление фазовым сдвигом петли 360 градусов Выход для измерения смещения по постоянному току Функция открытого контура, детектор нестабильности Достижимый коэффициент усиления линеаризации 30 дБ и более Гибкий цифровой интерфейс Терминалы TETRA/TETRA2 APCO P25 Phase 2 Программно-определяемое радио (SDR) Авиационные системы Мобильные спутниковые терминалы Схемы линейной модуляции: QPSK, pi/4 DQPSK, 8PSK, QAM, OFDM, F4FM

---
